Запчасти Case IH FARMALL 115U (90.150.AC[03]) - VAR - 334144 - CAB FRAME, INSIDE (90) - PLATFORM, CAB, BODYWORK AND DECALS

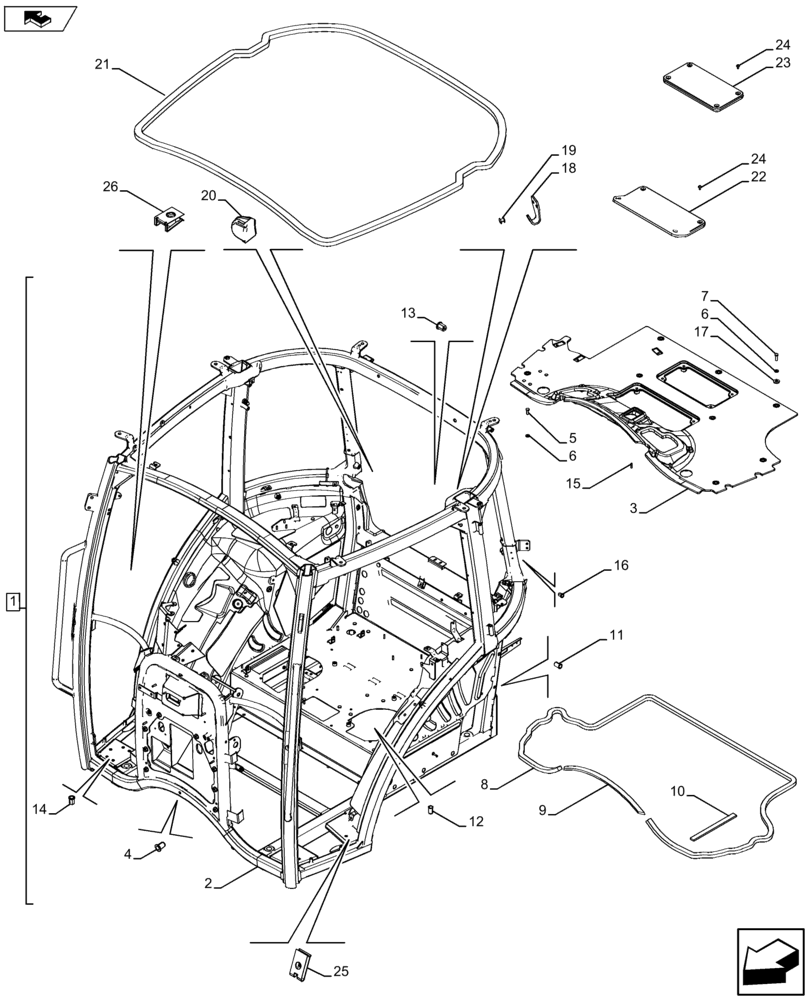

Схема запчастей Case IH FARMALL 115U - (90.150.AC[03]) - VAR - 334144 - CAB FRAME, INSIDE (90) - PLATFORM, CAB, BODYWORK AND DECALS
7
22
2
4
home
14
9
3
24
25
15
home
26
8
11
24
6
19
18
23
5
6
10
13
21
16
17
20
12
1

Артикул

Название

Примечание

Количество

1

47603247

FRAME

ASSY, Incl 2 - 17

1шт.

2

NSS

NOT SOLD SEPARAT

Frame, Incl in 1

1шт.

3

15629111

RIVET,Flat, M8 OD x 17.5mm L

3шт.

4

84326556

RIVET,Flng, 9mm OD x 14.3mm L

2шт.

5

15624211

RIVET,Flat, M4 OD x 10mm L

1шт.

6

156245A1

CAP

1шт.

7

15629711

THREADED INSERT,Flat, M6 OD x 15mm L

4шт.

8

15624411

RIVET,Flat, M6 OD x 16mm L

1шт.

9

11500124

STUD,M6 x 23mm L, Cl 8.8

4шт.

10

84580083

FLOOR

1шт.

11

14496505

WASHER,Flat, 8.40mm ID x 17.00mm OD x 1.60mm, CST, ZND

9шт.

12

86639144

BOLT,Hex, Lock, M8 x 20, Cl 10.9

1шт.

13

87698794

BOLT,Prevailing Torque, M8 x 1.5 x 25.00mm, Cl 8.8, ZND

8шт.

14

47547815

SEAL

1шт.

15

84580099

SEAL

3шт.

16

84555868

SEAL,510mm L

1шт.

17

47546193

RUBBER WASHER,12mm ID x 25mm OD x 4mm Thk

9шт.

18

84496617

COAT HOOK

1шт.

19

14642791

RIVET,Tr Hd, M4.8 x 12, Aluminum

2шт.

20

47415861

PLUG

1шт.

21

47411372

RUBBER SEAL,30mm W x 4530mm L x 20mm Thk

1шт.

22

84593796

HATCH

1шт.

23

84593800

HATCH

1шт.

24

84349415

SCREW,Torx, Round HD, M6 x 12mm, Cl 10.9

8шт.

25

14371774

SPRING NUT,M6, U, 12mm long

22шт.

26

14189071

SPRING NUT,M6

1шт.

Выбрано товаров: 26
