Запчасти Case IH FARMALL 115U (90.150.AC[01]) - VAR - 335683 - CAB FRAME, INSIDE (90) - PLATFORM, CAB, BODYWORK AND DECALS

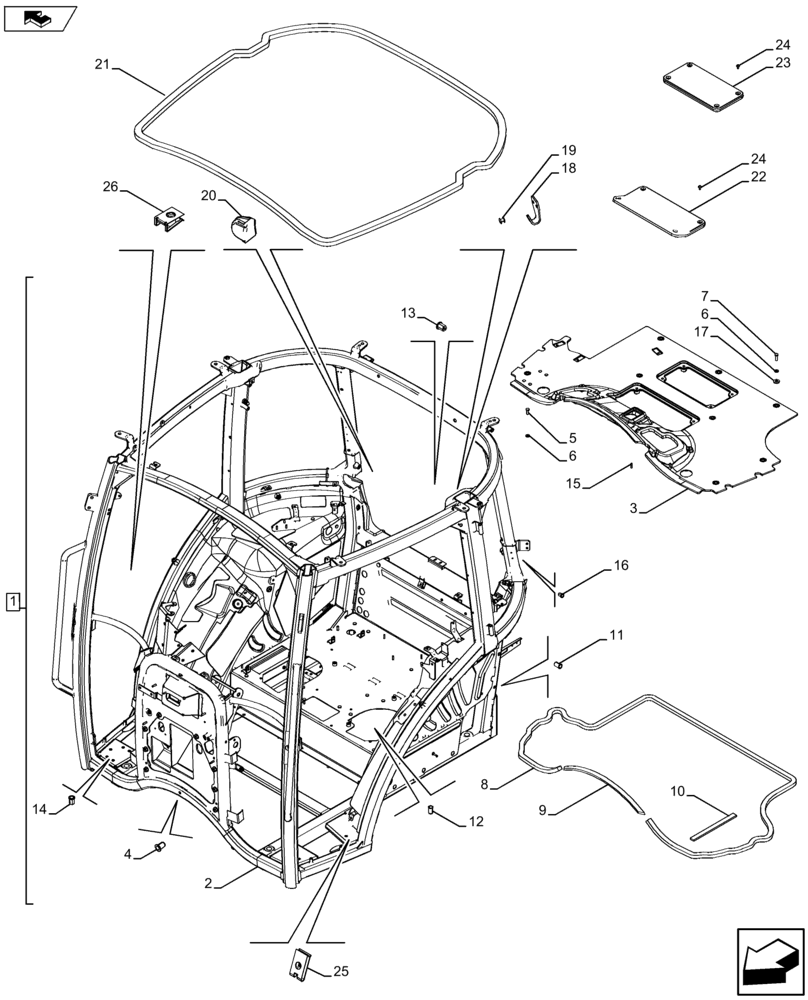

Схема запчастей Case IH FARMALL 115U - (90.150.AC[01]) - VAR - 335683 - CAB FRAME, INSIDE (90) - PLATFORM, CAB, BODYWORK AND DECALS
1
9
7
2
10
4
home
home
20
25
26
14
12
11
16
8
19
15
5
18
17
21
24
13
6
6
22
24
23
3

Артикул

Название

Примечание

Количество

1

47603121

FRAME

ASSY, Incl 2 - 17

1шт.

2

NSS

NOT SOLD SEPARAT

Frame, Incl in 1

1шт.

3

84581278

PLATFORM

1шт.

4

15629111

RIVET,Flat, M8 OD x 17.5mm L

3шт.

5

86639144

BOLT,Hex, Lock, M8 x 20, Cl 10.9

1шт.

6

14496505

WASHER,Flat, 8.40mm ID x 17.00mm OD x 1.60mm, CST, ZND

9шт.

7

87698794

BOLT,Prevailing Torque, M8 x 1.5 x 25.00mm, Cl 8.8, ZND

8шт.

8

47547815

SEAL

1шт.

9

84555868

SEAL,510mm L

1шт.

10

84555891

SEALING STRIP,20mm W x 250mm L x 8mm Thk

3шт.

11

84326556

RIVET,Flng, 9mm OD x 14.3mm L

2шт.

12

15629711

THREADED INSERT,Flat, M6 OD x 15mm L

4шт.

13

156245A1

CAP

1шт.

14

15624411

RIVET,Flat, M6 OD x 16mm L

1шт.

15

11500124

STUD,M6 x 23mm L, Cl 8.8

4шт.

16

15624211

RIVET,Flat, M4 OD x 10mm L

1шт.

17

47546193

RUBBER WASHER,12mm ID x 25mm OD x 4mm Thk

9шт.

18

84496617

COAT HOOK

1шт.

19

14642791

RIVET,Tr Hd, M4.8 x 12, Aluminum

2шт.

20

47415861

PLUG

1шт.

21

47411372

RUBBER SEAL,30mm W x 4530mm L x 20mm Thk

1шт.

22

84593796

HATCH

1шт.

23

84593800

HATCH

1шт.

24

84349415

SCREW,Torx, Round HD, M6 x 12mm, Cl 10.9

8шт.

25

14371774

SPRING NUT,M6, U, 12mm long

22шт.

26

14189071

SPRING NUT,M6

1шт.

Выбрано товаров: 26
