Запчасти Case IH FARMALL 115U (90.116.AC[02]) - VAR - 331486 - FRONT FENDER, COVER, SUPPORT, RH (90) - PLATFORM, CAB, BODYWORK AND DECALS

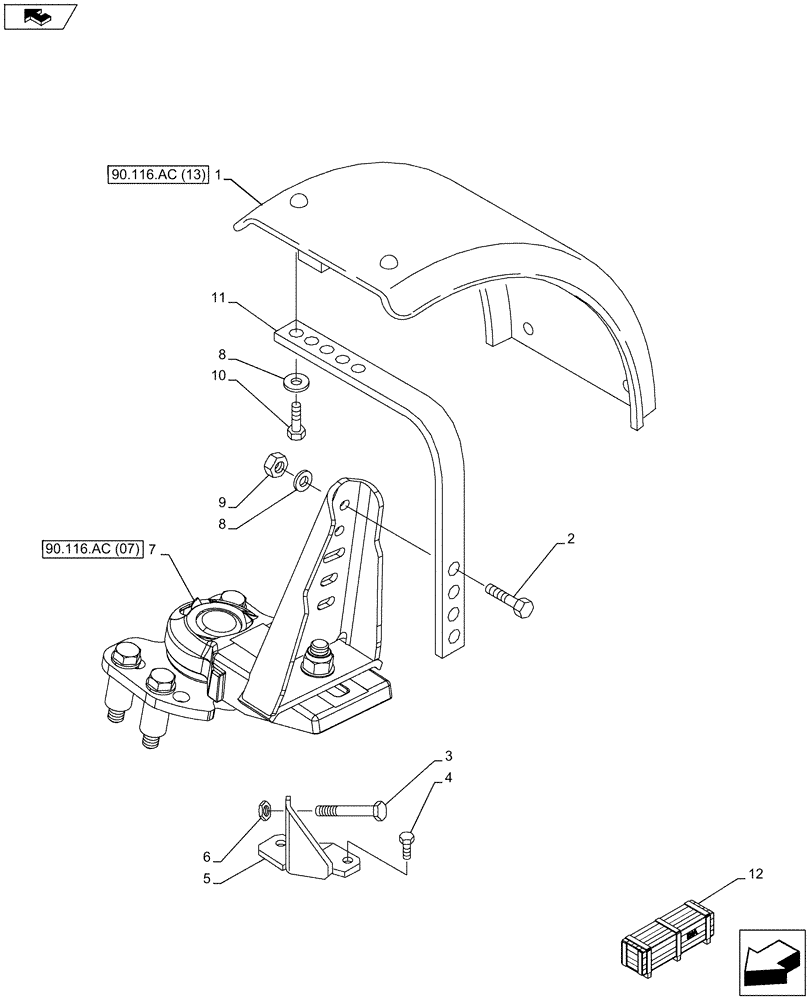

Схема запчастей Case IH FARMALL 115U - (90.116.AC[02]) - VAR - 331486 - FRONT FENDER, COVER, SUPPORT, RH (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.116.ac (07)
8
3
5
7
4
9
1
10
2
8
12
home
6
11
90.116.ac (13)

Артикул

Название

Примечание

Количество

1

47132589

FRONT FENDER

Rh

1шт.

see also Figure 90.116.AC 13

1шт.

2

15540924

SCREW,Hex, M12 x 1.25 x 55mm, Cl 8.8

2шт.

3

15541421

SCREW,Hex, M12 x 1.25 x 80mm, Cl 8.8

1шт.

4

15540434

SCREW,Hex, M12 x 1.25 x 30mm, Cl 10.9, Full Thd

2шт.

5

87609920

BRACKET

Rh

1шт.

6

16101521

NUT,M12 x 1.25, Cl 10

1шт.

7

87599488

SUPPORT

Rh

1шт.

8

14496701

WASHER,13.00mm ID x 24.00mm OD x 2.50mm, CST, ZND

4шт.

9

16105014

LOCK NUT,M12 x 1.25

2шт.

10

15540624

BOLT,Hex, M12 x 1.25 x 40mm, Cl 8.8, Full Thd

2шт.

11

82027913

SUPPORT

Rh

1шт.

12

718487050

DIA KIT, TRACTOR

Dynamic Front Fenders (400mm) 4WD, Incl 1 - 11

1шт.

To See Full DIA KIT Composition Look for all the Figures Where the DIA KIT P/N Is Shown

1шт.

Выбрано товаров: 14
