(35.701.AX[02]) - VAR - 334490 - FRONT LOADER HYDRAULIC SYSTEM, CYLINDER, PIPE

Запчасти Case IH FARMALL 115C (35.701.AX[02]) - VAR - 334490 - FRONT LOADER HYDRAULIC SYSTEM, CYLINDER, PIPE (35) - HYDRAULIC SYSTEMS

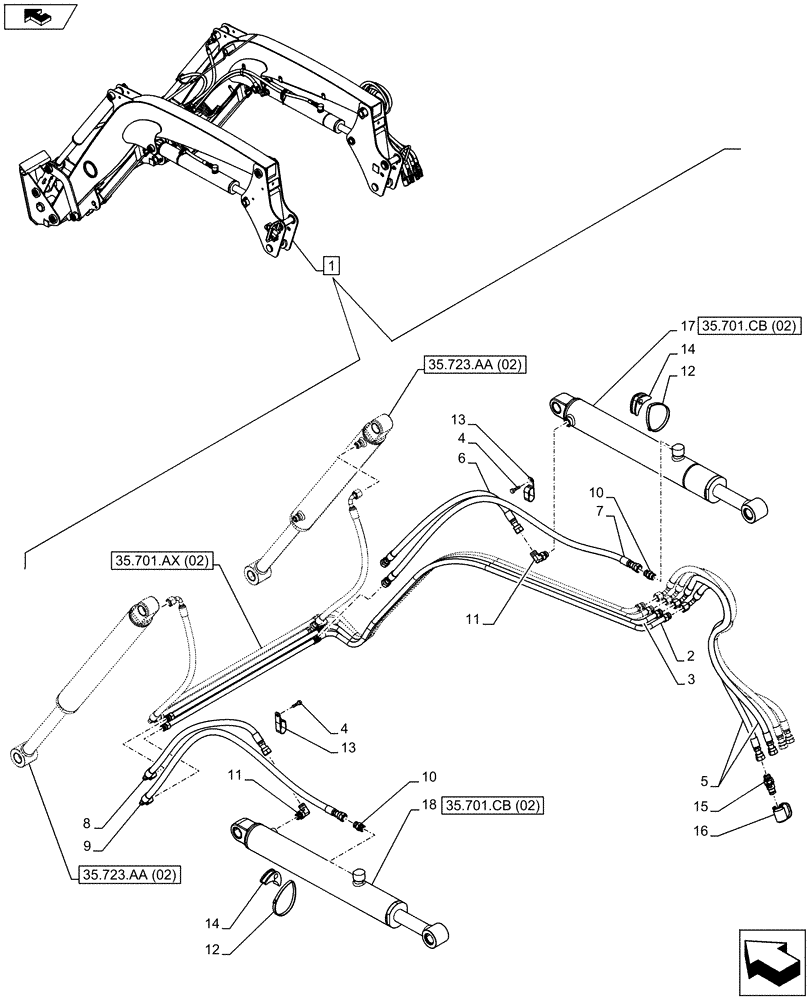

Схема запчастей Case IH FARMALL 115C - (35.701.AX[02]) - VAR - 334490 - FRONT LOADER HYDRAULIC SYSTEM, CYLINDER, PIPE (35) - HYDRAULIC SYSTEMS
16
14
17
6
1
12
8
13
11
4
35.701.cb (02)
35.701.ax (02)
2
11
7
4
15
3
35.723.aa (02)
13
35.723.aa (02)
12
5
18
home
10
14
9
10
35.701.cb (02)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84467877

LOADER

ASSY, Incl 2 - 18

1шт.

2

84575173

PIPE

1шт.

3

84575176

PIPE

1шт.

4

16043921

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8

2шт.

5

84406192

FLEXIBLE HOSE,1250mm L

2шт.

6

84575180

HOSE

RH Cylinder

1шт.

7

84575183

HOSE

RH Cylinder

1шт.

8

84575184

HOSE

LH Cylinder

1шт.

9

84575185

HOSE

LH Cylinder

1шт.

10

83963374

FITTING,13/16"-16 ORFS x 3/4"-16 ORB

2шт.

11

83971549

90 ELBOW,13/16"-16 ORFS x 3/4"-16 ORB

2шт.

12

84406396

FIXING STRIP

2шт.

13

5145401

CLAMP

2шт.

14

85805567

BLOCK

2шт.

15

84406394

FITTING

2шт.

16

84406395

PLASTIC PLUG

Yellow

1шт.

16

84406403

PLASTIC PLUG

Green

1шт.

17

84575190

LIFT CYLINDER

RH

1шт.

18

84575192

LIFT CYLINDER

LH

1шт.
