Запчасти Case IH FARMALL 110U (90.100.030) - VAR - 390500 - HOOD (90) - PLATFORM, CAB, BODYWORK AND DECALS

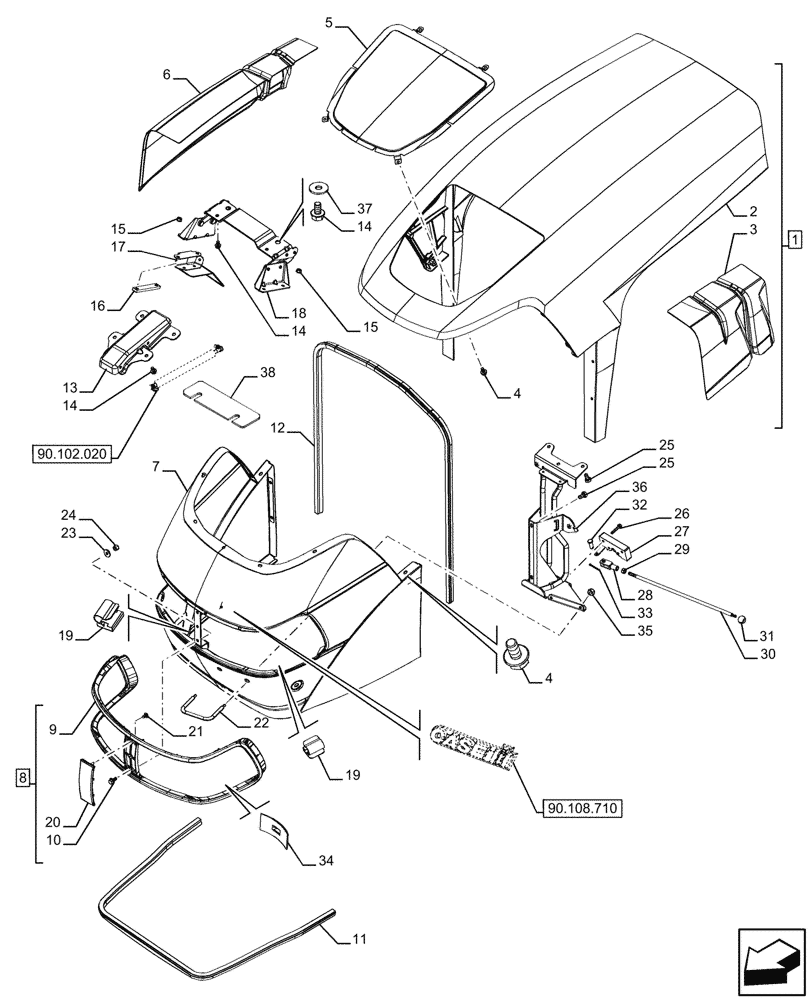

Схема запчастей Case IH FARMALL 110U - (90.100.030) - VAR - 390500 - HOOD (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.108.710
5
21
19
17
37
26
29
11
23
10
6
28
36
15
1
14
16
33
3
35
14
13
32
7
25
19
2
8
4
25
24
27
20
18
30
22
38
31
9
15
4
14
34
12
90.102.020

Артикул

Название

Примечание

Количество

1

84592531

HOOD

ASSY, Incl 2 - 7

1шт.

2

NSS

NOT SOLD SEPARAT

Hood, Incl in 1

1шт.

3

84527506

SHIELD

1шт.

4

16285924

BOLT,Hvy Hex, M6 x 12mm, Cl 8.8, Full Thd

22шт.

5

84310665

RADIATOR GRILLE

1шт.

6

84350282

SHIELD

1шт.

7

84358869

RADIATOR GRILLE

1шт.

8

87633243

HOLDER

ASSY, Incl 9, 10

1шт.

9

87633244

HOLDER

1шт.

10

10902424

SCREW,Hex, M6 x 20mm, Cl 8.8, Full Thd

3шт.

11

47615811

RUBBER SEAL,Hood, 1560mm L

1шт.

12

84349847

RUBBER SEAL,Radiator Hood, 2070mm L

1шт.

13

84417852

BRACKET

1шт.

14

16281924

FLANGE BOLT,Hvy Hex, M8 x 14mm, Cl 8.8, Full Thd

8шт.

15

86505868

SERRATED NUT,Hex, M8 x 1.25, Cl 8

6шт.

16

47691732

SPACER

1шт.

17

47691729

HEAT SHIELD

1шт.

18

84479168

HINGE

1шт.

19

87536288

CLIP

4шт.

20

87734282

RADIATOR GRILLE

1шт.

21

16082104

SELF-TAP SCREW,Spcl, Pozidriv Pan Hd, M3 x 2 x 8mm, HI-LO

4шт.

22

84384258

U-BRACKET

1шт.

23

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

3шт.

24

12574211

NUT,M6 x 1, Cl 8

3шт.

25

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

5шт.

26

87015931

BOLT,Hvy Hex, M6 x 35mm, Cl 8.8

4шт.

27

44995165

LOCK

1шт.

28

10001071

YOKE,M6

1шт.

29

15896211

NUT,M6, Cl 8

1шт.

30

84482877

ROD,286mm L

1шт.

31

84287785

BALL,5mm ID x 16mm OD

1шт.

32

10004911

PIN,6mm OD x 17mm L

1шт.

33

10734304

COTTER PIN,M2 x 18

1шт.

34

14227674

SPRING NUT,B Style, M4 x 14mm L x 0.4mm Thk

4шт.

35

10720114

NUT,Hex, M6 x 1

2шт.

36

47678157

SUPPORT

1шт.

37

13578378

WASHER,8.15mm ID x 24mm OD x 2mm Thk

2шт.

38

47967968

PLATE

1шт.

Выбрано товаров: 38
