(88.100.90[06]) - DIA KIT STEP RH PLATFORM

Запчасти Case IH FARMALL 110A (88.100.90[06]) - DIA KIT STEP RH PLATFORM (88) - ACCESSORIES

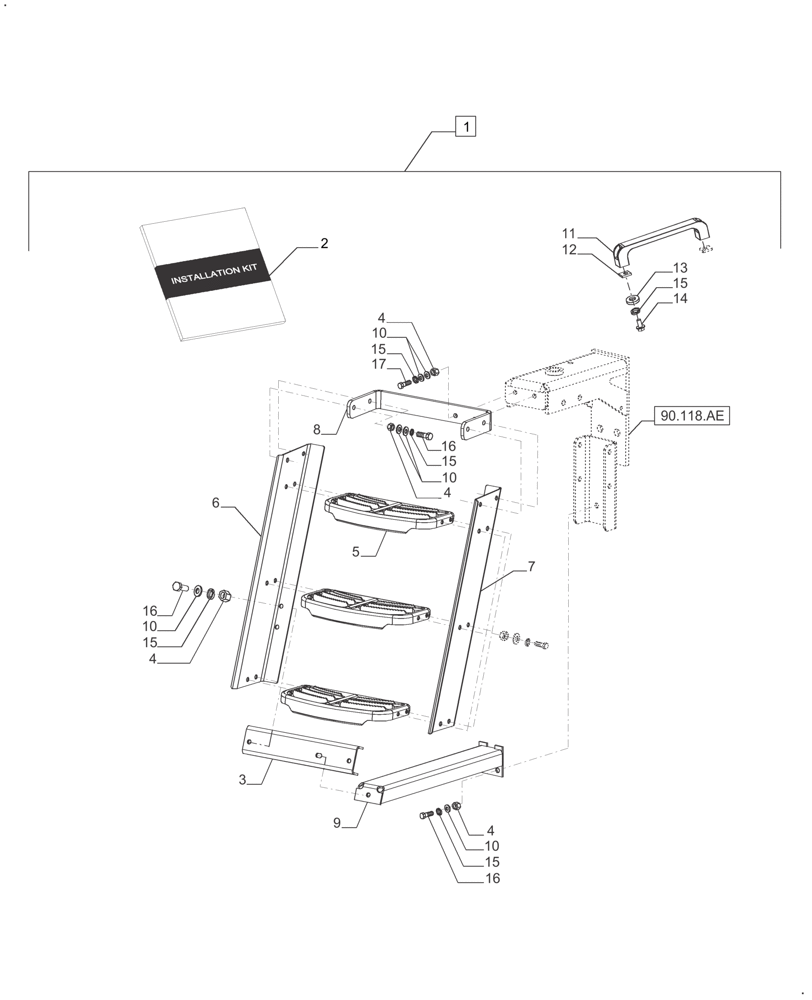

Схема запчастей Case IH FARMALL 110A - (88.100.90[06]) - DIA KIT STEP RH PLATFORM (88) - ACCESSORIES
6
15
15
10
1
11
8
2
15
10
4
13
90.118.ae
10
5
17
3
16
15
16
15
10
7
4
16
12
9
4
4
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

719439200

STEP

DIA KIT, Step RH Platform, Incl 2 - 17

1шт.

2

NSS

NOT SOLD SEPARAT

INSTRUCTION, Installation, Step RH Platform, Incl in 1

1шт.

3

73337977

BRACKET

Bracket Low Step RH

1шт.

4

86500689

NUT,M10 x 1.5, Cl 10

25шт.

5

73337713

STEP

Step

3шт.

6

73337711

SUPPORT

Sup Step LH

1шт.

7

73337712

SUPPORT

Sup Step RH

1шт.

8

73337716

SUPPORT

Support Steps RH

1шт.

9

73337973

BRACKET

Tie Rod Assy RH

1шт.

10

86625253

WASHER,11mm ID x 24mm OD x 2mm Thk

31шт.

11

73338534

HANDRAIL

Handle

1шт.

12

73338535

INSULATOR

Handrail Insulator

2шт.

13

85700654

WASHER,10.5mm ID x 20mm OD x 2.5mm Thk

2шт.

14

86050286

FLANGE BOLT,M10 x 20mm, Cl 8.8

2шт.

15

85700672

LOCK WASHER,M10

23шт.

16

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

21шт.

17

43248

BOLT,Hex, M10 x 1.5 x 40mm, Cl 10.9

2шт.
