Запчасти Case IH FARMALL 105C (21.507.AJ[02]) - VAR - 390067 - TRANSMISSION, GEARSHIFT, FORK, SHIFT RAIL - C9100 (21) - TRANSMISSION

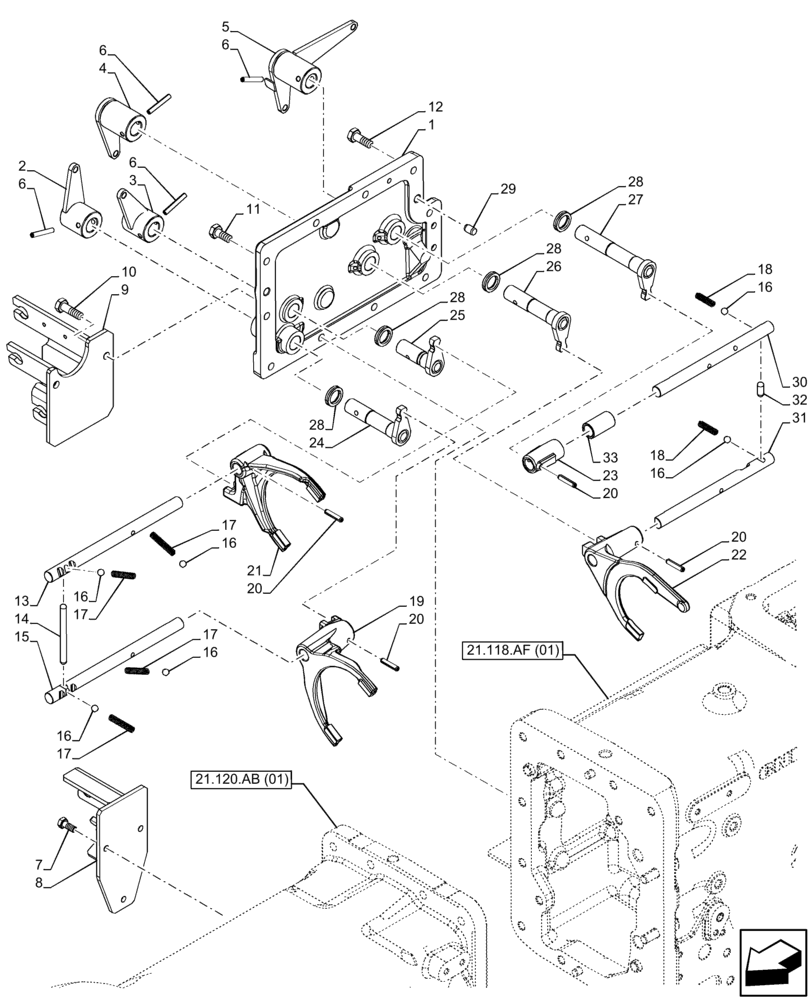

Схема запчастей Case IH FARMALL 105C - (21.507.AJ[02]) - VAR - 390067 - TRANSMISSION, GEARSHIFT, FORK, SHIFT RAIL - C9100 (21) - TRANSMISSION
6
17
28
22
11
4
21.120.ab (01)
20
9
25
33
18
28
21.118.af (01)
28
28
16
20
20
16
16
8
1
2
30
6
26
16
17
12
17
16
29
31
23
19
20
17
21
13
27
24
6
32
18
7
5
3
16
15
6
10
14

Артикул

Название

Примечание

Количество

1

84339457

COVER

1шт.

2

84388849

LEVER

1, 2 SPEED

1шт.

3

84388852

LEVER

3, 4 SPEED

1шт.

4

84388853

LEVER

MIDDLE - FAST RANGE

1шт.

5

47548669

LEVER

SLOW RANGE

1шт.

6

86625115

PIN,M6 x 40mm OAL

4шт.

7

16043421

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

3шт.

8

84388565

BRACKET

1шт.

9

47548671

BRACKET

1шт.

10

15970924

SCREW,Hex, M10 x 1.25 x 35mm, Cl 8.8

2шт.

11

15970724

SCREW,Hex, M10 x 1.25 x 25mm, Cl 8.8, Full Thd

6шт.

12

11306924

BOLT,Hex, M10 x 1.25 x 30, 8.8, Full Thd

2шт.

13

47389136

ROD

1шт.

14

84301074

RATCHET,8.5mm OD x 97.2mm L

1шт.

15

47389137

ROD

1шт.

16

20063390

BALL,8.73mm OD

6шт.

17

5168268

SPRING,Compression, 8mm OD x 42mm L

4шт.

18

4994342

SPRING,8mm OD x 30mm OAL

2шт.

19

47390143

FORK

1, 2 SPEED

1шт.

20

14604170

LOCK PIN,M6 x 30, Slotted

4шт.

21

84339459

FORK

3, 4 SPEED

1шт.

22

84283355

FORK

Middle

1шт.

23

47400660

DOG

1шт.

24

84315063

ROD

1шт.

25

84283364

ROD,20mm OD x 69.5mm L

3, 4 SPEED

1шт.

26

84315065

LEVER

MIDDLE - FAST RANGE

1шт.

27

47390345

LEVER

SLOW RANGE

1шт.

28

84200030

SEALING RING,20mm ID x 28mm OD x 5.5mm Thk

4шт.

29

5153109

DOWEL,10mm OD x 15mm L

2шт.

30

47389133

ROD

1шт.

31

47389135

ROD,16mm OD x 215mm L

1шт.

32

5149882

PAWL,8.5mm D x 23mm L

1шт.

33

47398320

SPACER,16.2mm ID x 22.5mm OD x 40mm L

1шт.

Выбрано товаров: 33
