Запчасти Case IH FARMALL 85N (1.83.0[06A]) - HOOD GAS SPRING, HINGE SUPPORT AND HEAT SHIELD PROTECTION - D7050 (08) - SHEET METAL

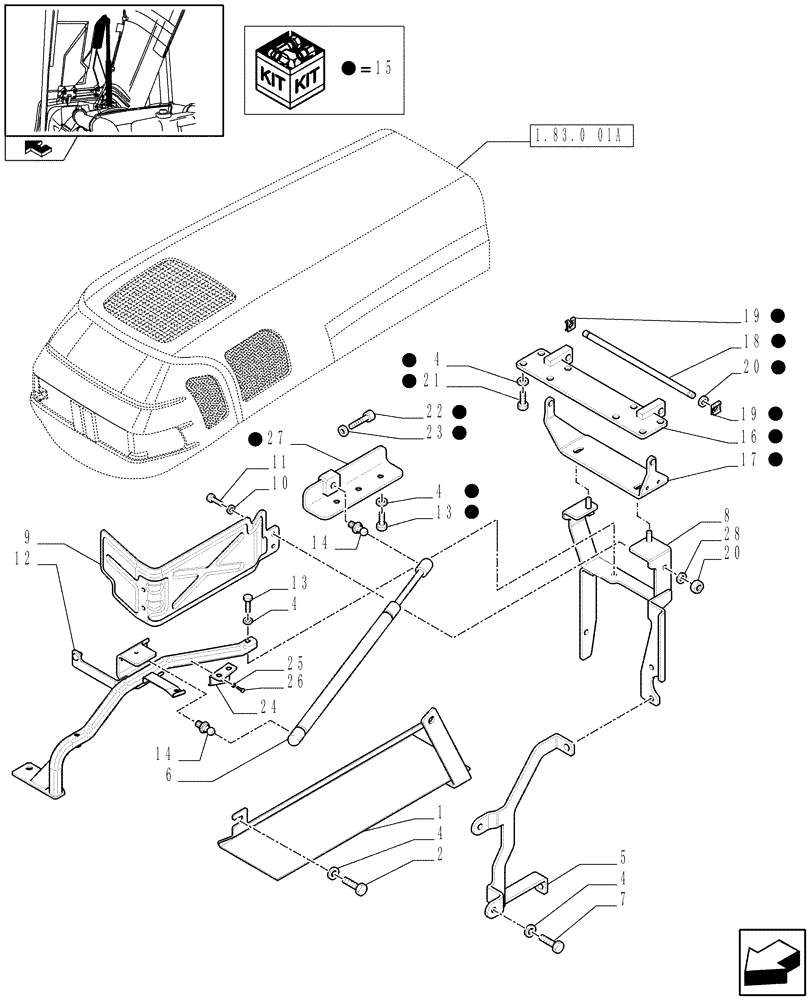

Схема запчастей Case IH FARMALL 85N - (1.83.0[06A]) - HOOD GAS SPRING, HINGE SUPPORT AND HEAT SHIELD PROTECTION - D7050 (08) - SHEET METAL
26
14
17
4
21
27
17
15
17
15
4
13
14
1
7
2
22
10
15
24
4
23
28
20
25
17
4
19
1
9
15
12
15
17
19
home
1.83.0 01a
13
16
15
17
17
6
15
4
18
20
5
15
1
15
8

Артикул

Название

Примечание

Количество

1

84161597

HEAT SHIELD

1шт.

2

16043624

SCREW,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

2шт.

3

11701711

NUT,Hex, M10, Cl 8, ZND

2шт.

4

11193874

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

12шт.

5

87686356

BRACKET

LH

1шт.

6

87489635

SHOCK ABSORBER

1шт.

7

16043124

SCREW,Hex, M8 x 1.25 x 14mm, Cl 8.8, Full Thd

2шт.

8

84468282

BRACKET

1шт.

P.N. 84468282 must be Associate with P.N.84468190

1шт.

9

87737380

GUARD

1шт.

10

14498821

WASHER,6.4mm ID x 16.3mm OD x 1mm Thk

3шт.

11

378056

BOLT,Hex, M6 x 10mm, Cl 8.8

3шт.

12

84168024

SUPPORT

1шт.

13

16043314

3шт.

14

87603835

BALL STUD,10mm D, M8 x 13mm

2шт.

15

84291096

COWLING

See Also Pages 01, 02

1шт.

16

84164104

HINGE

1шт.

17

84468190

BRACKET

1шт.

P.N. 84468190 must be Associate with P.N.84468282

1шт.

18

87689078

PIN

1шт.

19

11064071

CLIP,M8 x 6 x 0.94mm

2шт.

20

12646704

WASHER,8.15mm ID x 20mm OD x 2mm Thk

1шт.

21

16043514

SCREW,Hex, M8 x 22mm, Cl 5.8

8шт.

22

5113531

SCREW,M4 x 10mm, Cl 8.8

4шт.

23

14497731

WASHER,4.3mm ID x 8mm OD x 0.8mm Thk

4шт.

24

84170113

BRACKET

1шт.

25

11181474

BELLEVILLE WASHER,M4 Bolt Size x 9mm OD x 0.7mm Thk

1шт.

26

14303021

SCREW,M4 x 12mm, Cl 8.8, Full Thd

1шт.

27

84209441

BRACKET

1шт.

28

11190574

BELLEVILLE WASHER,M10 Bolt Size x 20mm OD x 2.3mm Thk

2шт.

Выбрано товаров: 30
