(217) - HYDRAULIC CHUTE DEFLECTOR - 716864026

Запчасти Case IH BS172H (217) - HYDRAULIC CHUTE DEFLECTOR - 716864026

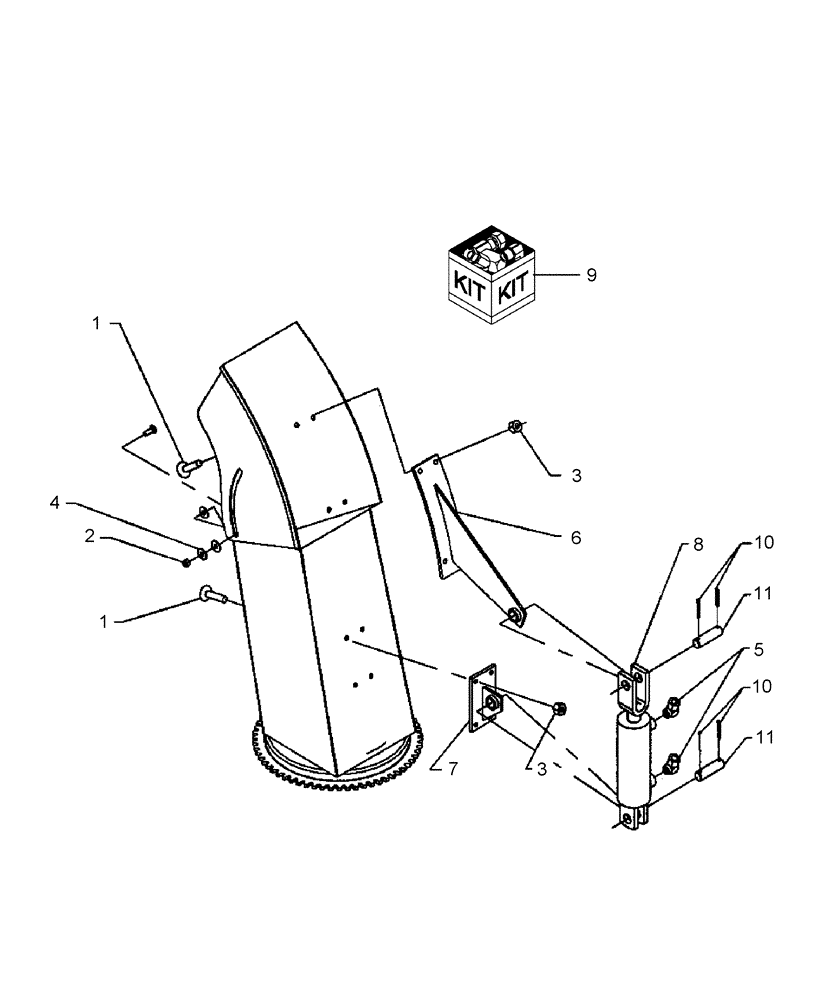

Схема запчастей Case IH BS172H - (217) - HYDRAULIC CHUTE DEFLECTOR - 716864026
10
11
5
6
10
3
3
2
1
11
7
4
1
8
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BER0700003

SCREW

Cap, Flat Socket, 5/16" x 3/4"

8шт.

2

BER0900036

NUT

Serrated Flange, 5/16"

8шт.

3

PL

PROCURE LOCALLY

Nut, Lock, Nylon Insert, 5/16"

2шт.

4

PL

PROCURE LOCALLY

Washer, Flat, 3/8" dia.

2шт.

5

BER654438

ELBOW

90°, 3/8" x 1/4"

2шт.

6

BER660142

BRACKET

Deflector

1шт.

7

BER660143

BRACKET

Chute

1шт.

8

BER665433

HYDRAULIC CYLINDER,Double Acting, 127mm Stroke

2" x 5" & Pins

1шт.

9

BER665434

SEAL KIT

1шт.

10

PL

PROCURE LOCALLY

Pin, Cotter

4шт.

11

BER665235

PIN

3/4" x 2 -1/2"

2шт.
