(015) - GEAR BOX RIGHT WING & CENTER DECK (540 RPM)

Запчасти Case IH 717721456 (015) - GEAR BOX RIGHT WING & CENTER DECK (540 RPM) (03) - MAIN GEARBOX

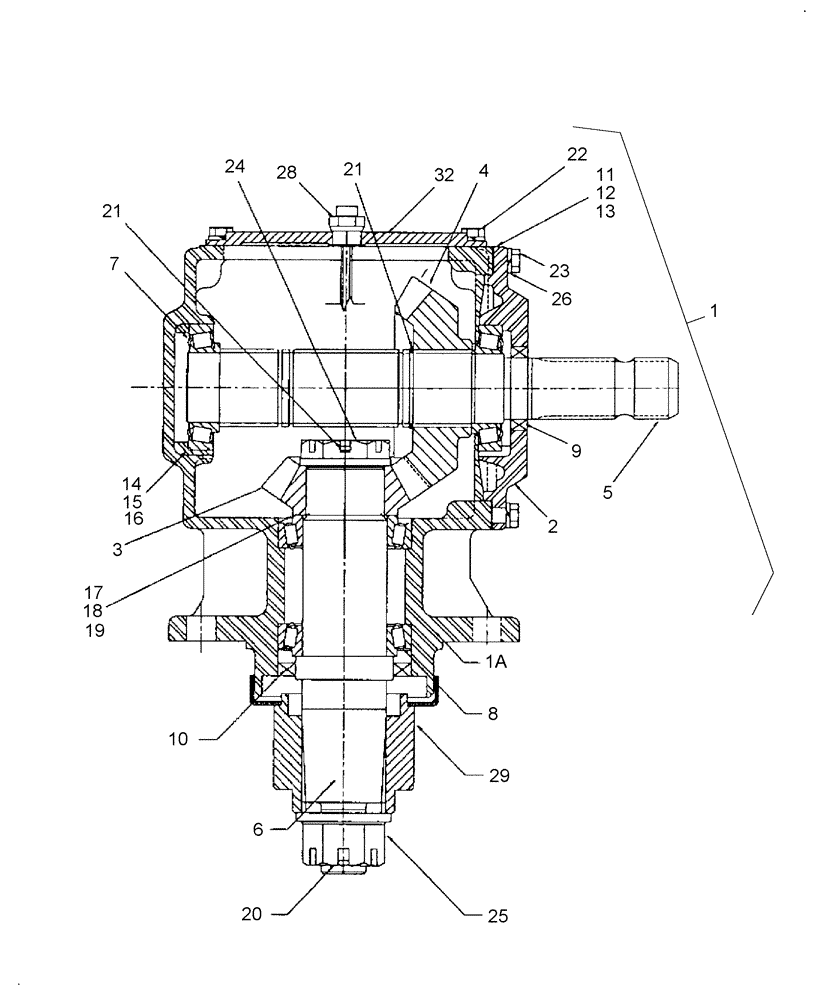

Схема запчастей Case IH 717721456 - (015) - GEAR BOX RIGHT WING & CENTER DECK (540 RPM) (03) - MAIN GEARBOX
7
18
26
1
9
21
13
4
15
17
1a
8
28
22
2
3
6
32
14
20
11
12
21
25
29
19
16
23
5
24
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

MAG415D0006

GEARBOX

Complete Includes: Ref. 1A-32

1шт.

1a

MAG501D0994

HOUSING

1шт.

2

MAG501D0995

CAP

Blank

1шт.

3

MAG501D1868DA

GEAR

13T

1шт.

4

MAG501D1869DA

GEAR

19T

1шт.

5

MAG501D0729

SHAFT

Input, 1-3/4", 20 Splines

1шт.

6

MAG501D0721D01

GEAR SHAFT

Output

1шт.

7

MAG501D0174

BEARING ASSY

Cup & Cone

2шт.

8

MAG501D0928

BEARING ASSY

Cup & Cone

2шт.

9

MAG501D0929

SEAL

1шт.

10

MAG501D0930

SEAL

1шт.

11

MAG501D0931

GASKET

.20mm

1шт.

12

MAG501D0932

GASKET

.30mm

1шт.

13

MAG501D0933

GASKET

.50mm

1шт.

14

MAG501D0934

SHIM

.10mm

1шт.

15

MAG501D0935

SHIM

.20mm

1шт.

16

MAG501D0936

SHIM

.30mm

1шт.

17

MAG501D0937

SHIM

.10mm

1шт.

18

MAG501D0938

SHIM

.20mm

1шт.

19

MAG501D0939

SHIM

.30mm

1шт.

20

MAG501D0940

COTTER PIN

1шт.

21

MAG501D0941

COTTER PIN

1шт.

22

MAG501D0018

SCREW

4шт.

23

MAG501D0253

SCREW

10шт.

24

MAG501D0942

SLOTTED NUT

1шт.

25

MAG501D0943

FLANGE NUT

1шт.

26

MAG501D0071

LOCK WASHER

14шт.

27

MAG501D0254

PLUG

1шт.

28

MAG501D0946

PLUG

1шт.

29

MAG501D0947

HUB

1шт.

31

MAG501D0948

RING

Retaining

1шт.

32

MAG501D0949

COVER

1шт.
