(04-02) - BRAKES, MAIN BRAKE CONTROL

Запчасти Case IH 274 (04-02) - BRAKES, MAIN BRAKE CONTROL (5.1) - BRAKES

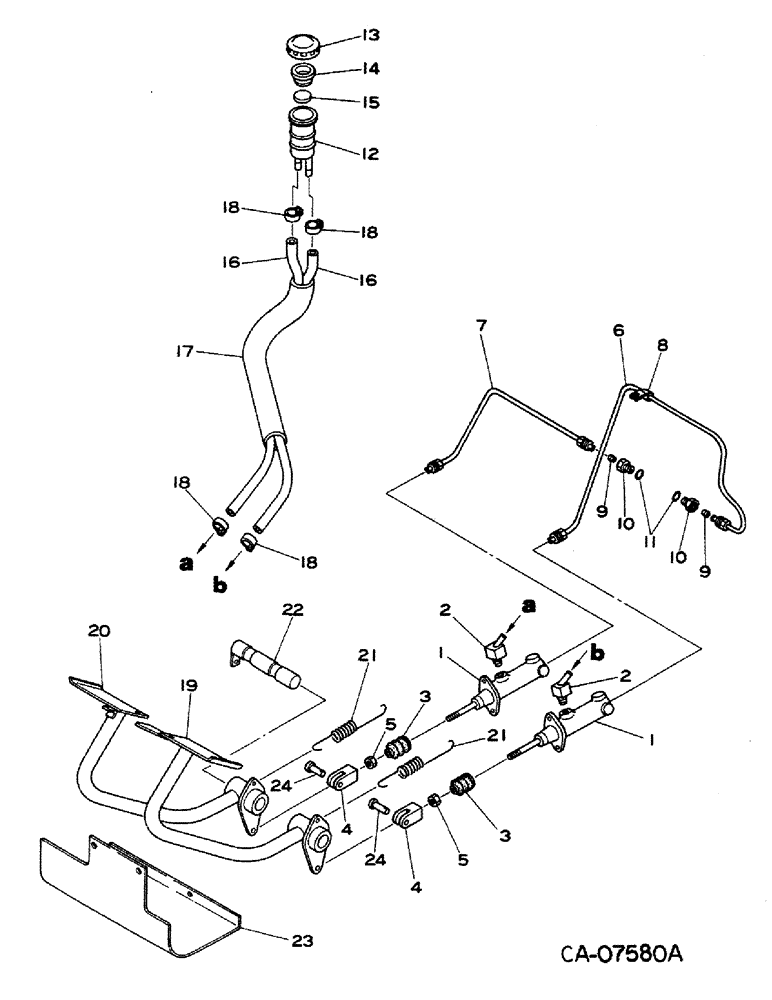

Схема запчастей Case IH 274 - (04-02) - BRAKES, MAIN BRAKE CONTROL (5.1) - BRAKES
1
17
4
14
16
24
7
15
9
10
23
12
18
3
11
2
9
8
20
24
18
16
3
5
5
13
10
22
1
18
4
18
6
21
21
19
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

973825C91

CYLINDER

ASSY, master consists of Ref Nos. 2 thru 5

2шт.

980490C1

BOLT

M8 x 25

4шт.

43362

NUT,M8 x 1.25, Cl 10

M8, Cl 10

4шт.

897948C1

WASHER

M8 lock

4шт.

2

974225C1

ELBOW UNION

ELBOW

2шт.

3

973826C1

BOOT

2шт.

4

974226C1

YOKE

2шт.

5

43362

NUT,M8 x 1.25, Cl 10

M8, Cl 10

2шт.

6

1434000R1

TUBE

LH

1шт.

7

1434002R1

TUBE,211, 136 mm Length

RH

1шт.

8

973843C2

CLIP

05

1шт.

9

973827C1

SEAL ASSY.

SEAT

2шт.

10

1002979C1

ADAPTER

brake

2шт.

11

1014533C1

O-RING

2шт.

12

1430692R1

RESERVOIR

oil

1шт.

13

973832C1

CYLINDER END CAP

CAP, outer

1шт.

14

973831C1

CYLINDER END CAP

CAP, inner

1шт.

15

974578C1

FLOAT

1шт.

16

1014703C2

HOSE ASSY.

TUBE, oil

2шт.

17

1004844C2

GUARD

TUBE, guard

1шт.

18

1060609C1

CLAMP, 015

4шт.

19

1433990R1

PEDAL

LH

1шт.

20

1433991R1

PEDAL

RH

1шт.

21

973824C1

VALVE SPRING

SPRING

2шт.

22

1433993R1

SHAFT

pedal

1шт.

980496C1

BOLT,M8

BOLT, M8 x 16

1шт.

23

1434030R1

PLATE

cover

1шт.

1014937C1

SCREW

BOLT, M6 x 12

2шт.

24

1014985C1

PIN

8 x 25

2шт.

980491C1

WASHER

M8 x M16 x M1.2

2шт.

1015080C1

PIN

2 x 12 cot.

2шт.
