(08-04) - ELECTRICAL, ALTERNATOR GENERATOR AND CONNECTIONS

Запчасти Case IH 274 (08-04) - ELECTRICAL, ALTERNATOR GENERATOR AND CONNECTIONS (06) - ELECTRICAL

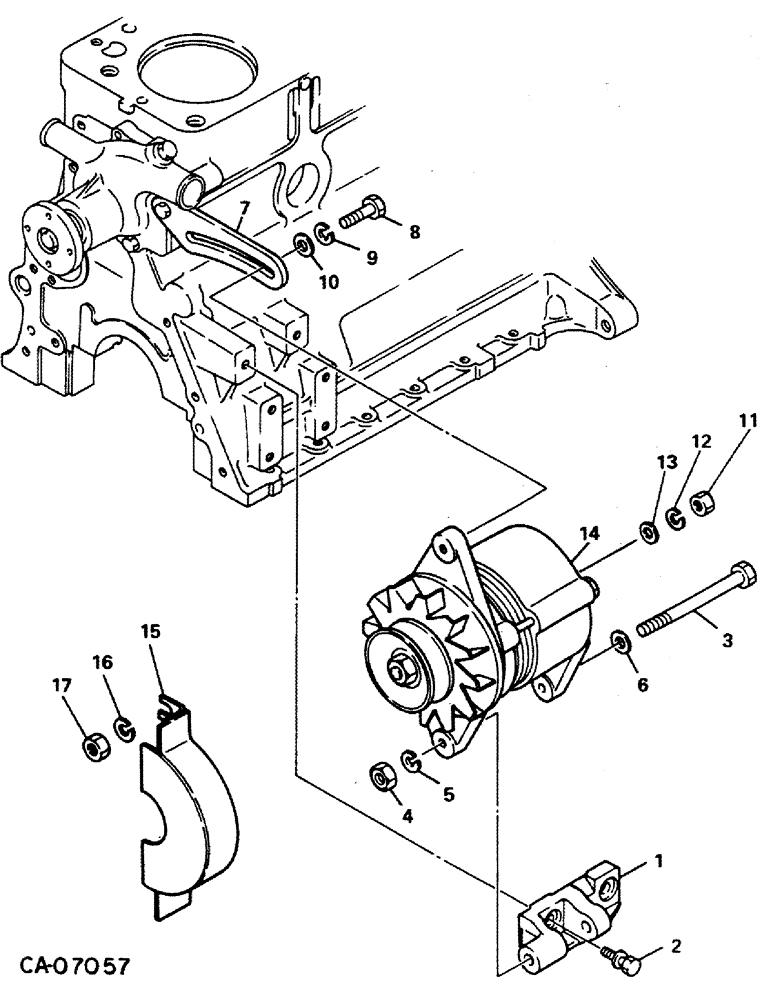

Схема запчастей Case IH 274 - (08-04) - ELECTRICAL, ALTERNATOR GENERATOR AND CONNECTIONS (06) - ELECTRICAL
11
10
7
9
6
3
5
15
17
2
1
16
12
8
4
13
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1058323C1

BRACKET

alternator generator

1шт.

2

478458C1

BOLT

M10 x 30 mm

2шт.

3

1058380C1

BOLT

M10 x 120 mm

1шт.

4

30168R1

NUT,M10, Cl 10

M10 PHC class 10, replaces 478252C1

1шт.

5

978080C1

WASHER

M10 x M18 x M1.6

1шт.

6

1058389C1

WASHER

M10 lock

1шт.

7

1058324C1

BAR

adjusting

1шт.

8

1058412C1

BOLT

1шт.

9

1058388C1

WASHER

lock

1шт.

10

1058391C1

WASHER

1шт.

11

934871R1

NUT,M5, Cl 5

M5, replaces 478408C1

2шт.

12

978125C1

WASHER

M5 lock

2шт.

13

978129C1

WASHER

1шт.

14

1058309C91

ALTERNATOR

GENERATOR ASSY, order 1430430R91 for components see detail list

1шт.

14

1430430R91

GENERATOR

ALTERNATOR GENERATOR ASSY.

1шт.

15

1002838C3

SHIELD

COVER, alternator generator

1шт.

16

25552R1

WASHER,.344" x 1" x .098", HDN

.344 x 1.000 x .098 PHC hdn

1шт.

17

43362

NUT,M8 x 1.25, Cl 10

M8, Cl 10

1шт.
