(13-08) - SUPERSTRUCTURE, FENDERS, 234

Запчасти Case IH 234 (13-08) - SUPERSTRUCTURE, FENDERS, 234 (05) - SUPERSTRUCTURE

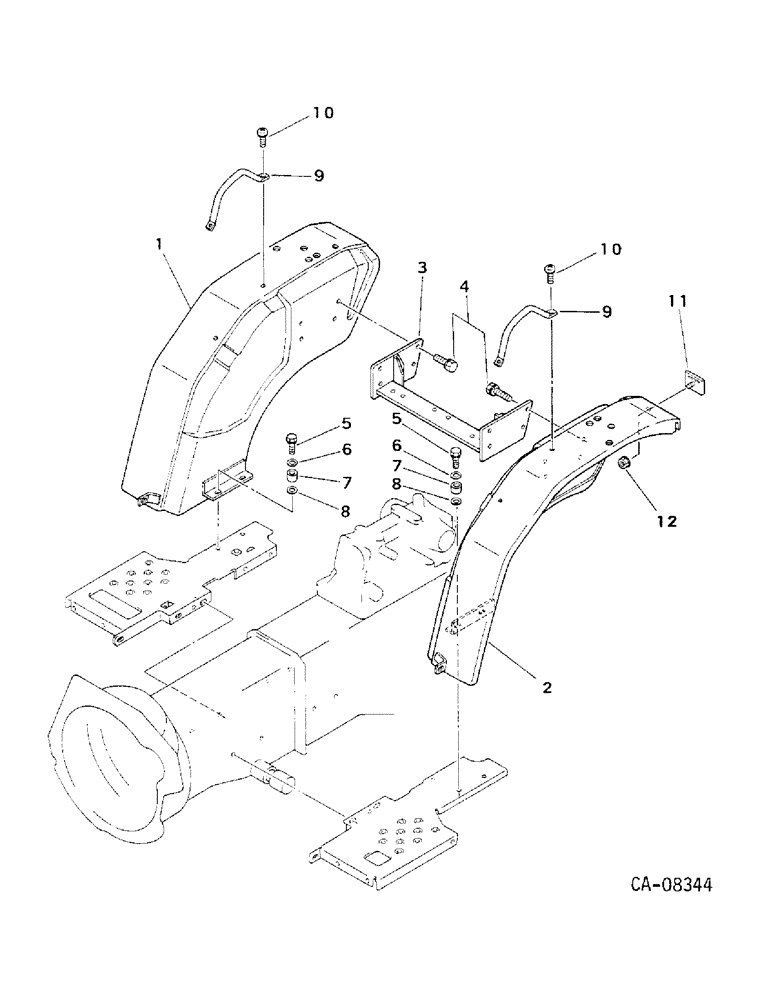

Схема запчастей Case IH 234 - (13-08) - SUPERSTRUCTURE, FENDERS, 234 (05) - SUPERSTRUCTURE
6
3
7
4
12
9
8
8
10
2
5
5
1
11
6
7
10
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1269647C1

FENDER

RH rear

1шт.

2

1269648C1

FENDER

LH rear

1шт.

3

1269650C2

BRACKET

SUPPORT, fender

1шт.

4

1269790C1

BOLT,Hex M10 x 25mm

BOLT, w/washer

8шт.

5

628-8020

BOLT,Hex, M8 x 20, 10.9, Full Thd

M8 x 20 class 8.8

6шт.

934309R1

LOCK WASHER,M8

WASHER, 8 mm lock

6шт.

6

30326R1

WASHER,M8 x 17.5 x 2, HT

8.8 x 17 x 2mm

6шт.

7

1269651C1

COLLAR CLAMP

COLLAR

4шт.

8

1269685C1

RING

rubber

4шт.

9

1269686C1

HANDLE

fender

2шт.

10

30422R1

SCREW,Cross Pan Hd, M6 x 16

M6 x 16 class 4.8 pln F/HDCR

4шт.

933833R1

LOCK WASHER,M6

WASHER, 6 mm lock

4шт.

11

1271744C1

REFLECTOR

2шт.

12

31109R1

NUT,M6 x 1, Flg, Cl 8

M6 class 10 flg

2шт.
