(12-09) - POWER, ENGINE CONTROLS, 234

Запчасти Case IH 234 (12-09) - POWER, ENGINE CONTROLS, 234 Power

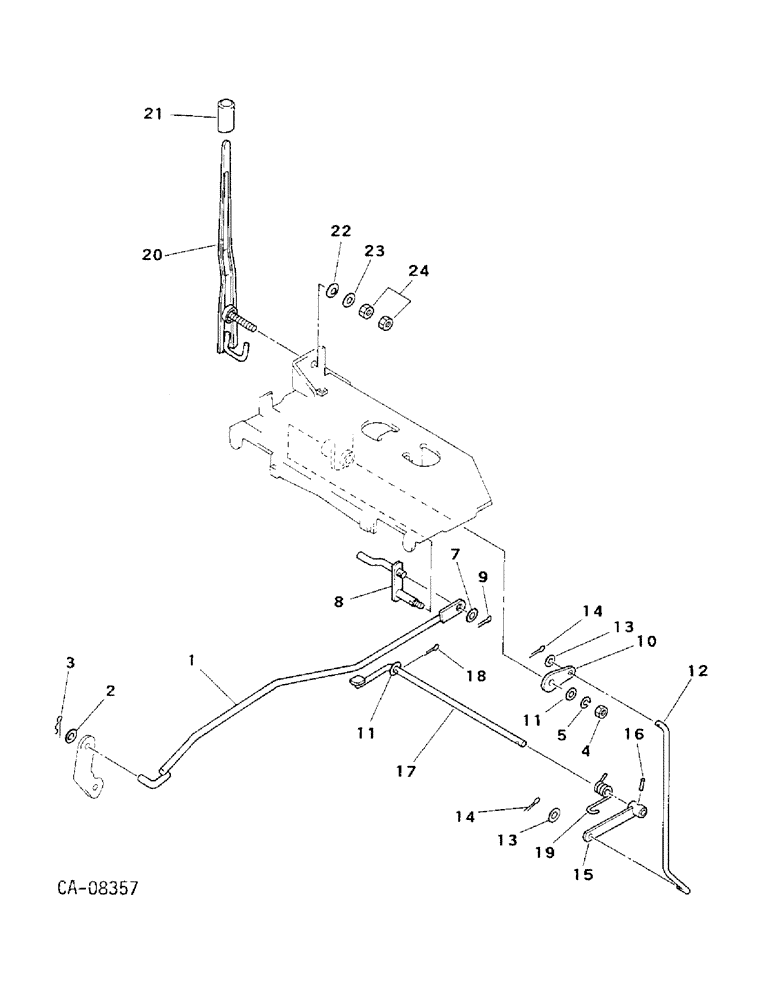

Схема запчастей Case IH 234 - (12-09) - POWER, ENGINE CONTROLS, 234 Power
9
8
18
24
11
3
21
23
12
14
19
13
20
15
7
22
2
13
4
11
17
1
10
14
5
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1275090C1

ROD

engine control

1шт.

2

934675R1

WASHER,M8 x 16 x 1.6

8.8 x 17 x 1.6 mm

1шт.

3

1269734C1

AXLE PIN

PIN, snap

1шт.

4

30167R1

NUT,M8, Cl 10

M8 PHC class 10

1шт.

5

934309R1

LOCK WASHER,M8

WASHER, 8 mm lock

1шт.

6

(Not used this application)

1шт.

7

30282R1

WASHER,M10 x 20 x 2

10.8 x 21 x 2 mm

1шт.

8

1282542C1

DRAG LINK

LINK, control, replaces 1269847C1

1шт.

9

31113R1

PIN, 2.5 x 20 mm pln cot

1шт.

10

1269848C1

LEVER

1шт.

1282541C1

WASHER

hydrostatic transmission only

2шт.

11

934675R1

WASHER,M8 x 16 x 1.6

8.8 x 17 x 1.6 mm

2шт.

12

1269849C1

ROD

1шт.

13

934948R1

WASHER,M6

6.4 x 12.5 x 1.6 mm

2шт.

14

934788R1

COTTER PIN,M2 x 16

PIN, 2 x 16 mm pln cot.

2шт.

15

1269850C1

ARM

1шт.

16

31114R1

LOCK PIN,M3 x 16, Slotted

PIN, 3 x 16 mm pln slt spr

1шт.

17

1269851C1

PEDAL

accelerator

1шт.

18

31113R1

PIN, 2.5 x 20 mm pln cot

1шт.

19

1269852C1

VALVE SPRING

SPRING

1шт.

20

1269853C1

LEVER

engine control

1шт.

21

1269854C1

GRIP

engine control lever

1шт.

22

1275095C1

SPRING WASHER

WASHER, spring

3шт.

23

30184R1

WASHER,M10 x 24.5 x 3, HT

10.8 x 24 x 3 mm PHC

1шт.

24

825-11410

NUT,M10 x 1.25, Cl 8

2шт.
