Запчасти Case IH FARMALL 55C (33.202.BN[02]) - DUAL PEDAL BRAKE LINKAGE (33) - BRAKES & CONTROLS

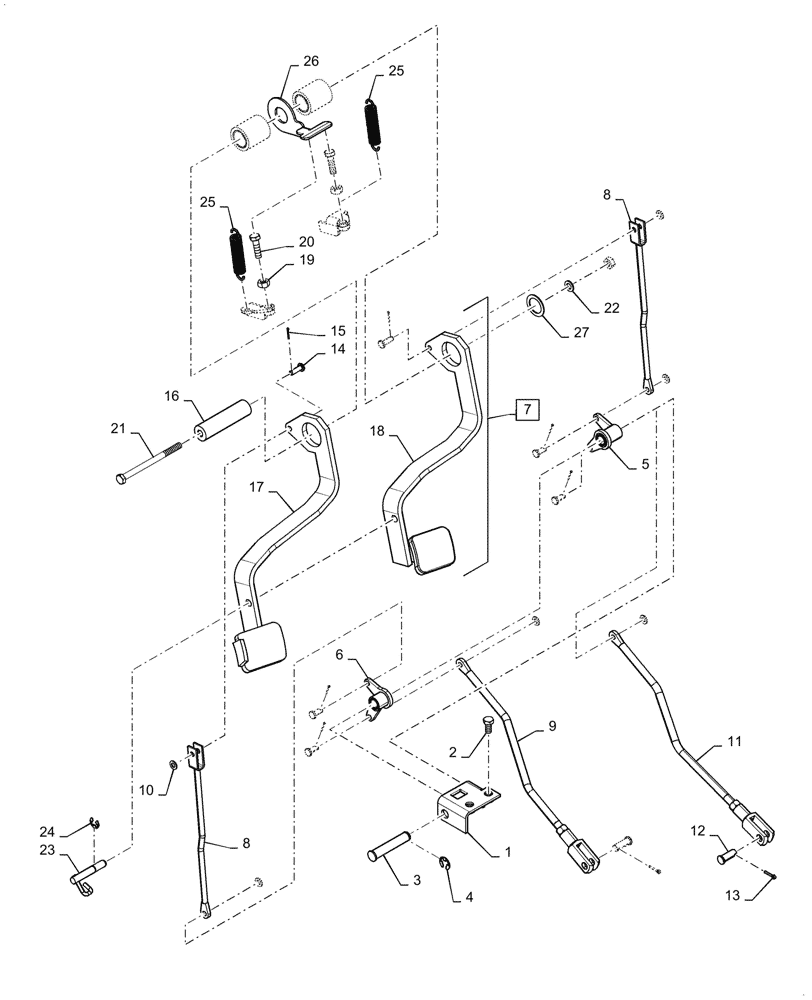

Схема запчастей Case IH FARMALL 55C - (33.202.BN[02]) - DUAL PEDAL BRAKE LINKAGE (33) - BRAKES & CONTROLS
15
20
16
18
4
6
8
17
26
25
19
14
10
21
7
5
23
25
11
22
12
1
3
24
27
9
13
8
2

Артикул

Название

Примечание

Количество

1

84146708

BRACKET

Brake Pedals

1шт.

2

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

2шт.

3

86405300

SHAFT

Lower Brake Pedal Linkage Pivot, 15.87mm OD x 85mm L

1шт.

4

1826919

SNAP RING

E - Clip

1шт.

5

84146711

BELLCRANK

Brake Pedal, RH

1шт.

6

84146710

BELLCRANK

Brake Pedal, LH

1шт.

7

86405248

PEDAL

Brake, Incl

1шт.

8

87474863

LINKAGE

Upper Pivot to Lower Pivot

2шт.

9

84487890

LINKAGE

Lower Pivot to HST, LH

1шт.

10

86511315

WASHER,8.4mm ID x 16mm OD x 1.8mm Thk

6шт.

11

84487930

LINKAGE

Lower Pivot to HST, RH

1шт.

12

86405309

PIN

11.5mm OD x 31.6mm L

2шт.

13

80756

COTTER PIN,1/8" x 3/4"

2шт.

14

86639013

CLEVIS PIN,8mm OD x 25mm L

2шт.

15

86523849

COTTER PIN,1/16" x 3/4"

6шт.

16

86402911

SHAFT

Upper Brake Pedal Pivot, 28.64mm OD x 109.7mm L

1шт.

17

47895102

PEDAL

Brake Pedal, LH

1шт.

18

47895106

PEDAL

Brake Pedal, RH

1шт.

19

100016

NUT,M10 x 1.5, Cl 8

3шт.

20

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

2шт.

21

331168

BOLT,Hex, M10 x 1.5 x 140mm, Cl 8.8

1шт.

22

140017

WASHER,M10 x 20mm OD x 2mm Thk

1шт.

23

87682496

PIN

Pedal Lock, 12mm OD x 70mm L

1шт.

24

86402967

RING

E - Clip

1шт.

25

47678654

SPRING

Extension, 95.5mm L

2шт.

26

86405060

BRACKET

Brake Switch

1шт.

27

673

WASHER,29mm ID x 41mm OD x 1.52mm Thk

1шт.

Выбрано товаров: 27
