(07.03.02) - EHSS SHUTTLE VALVE ASSEMBLY DETAILS

Запчасти Case IH FARMALL 55 (07.03.02) - EHSS SHUTTLE VALVE ASSEMBLY DETAILS (07) - HYDRAULIC SYSTEM

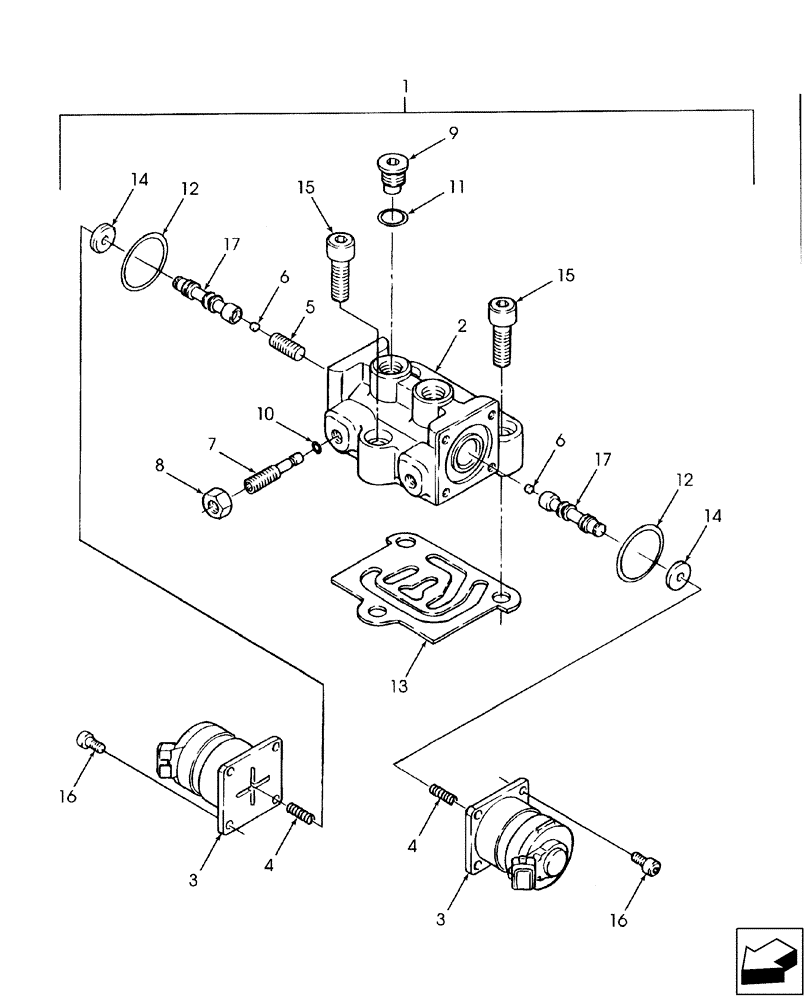

Схема запчастей Case IH FARMALL 55 - (07.03.02) - EHSS SHUTTLE VALVE ASSEMBLY DETAILS (07) - HYDRAULIC SYSTEM
5
12
10
16
2
14
6
16
4
17
3
4
14
13
7
15
17
6
11
9
3
12
15
1
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

SBA340014980

HYDRAULIC VALVE

Shuttle Valve Assy., Includes: Ref. 2 thru 17

1шт.

2

NSS

NOT SOLD SEPARAT

Housing

1шт.

3

NSS

NOT SOLD SEPARAT

Solenoid

2шт.

4

SBA340293559

SPRING

Spring

2шт.

5

NSS

NOT SOLD SEPARAT

Spring

1шт.

6

NSS

NOT SOLD SEPARAT

Orifice

2шт.

7

NSS

NOT SOLD SEPARAT

Screw

2шт.

8

NSS

NOT SOLD SEPARAT

Nut

2шт.

9

SBA340293553

PLUG

2шт.

10

SBA340293554

O-RING

2шт.

11

SBA340293555

O-RING

2шт.

12

SBA340293556

O-RING

2шт.

13

SBA340293557

GASKET

1шт.

14

SBA340293558

DIAPHRAGM

2шт.

15

SBA340293560

BOLT

Socket Head

3шт.

16

SBA340293561

BOLT

Socket Head

8шт.

17

NSS

NOT SOLD SEPARAT

Spool

2шт.
