Запчасти Case IH FARMALL 55 (10.05) - DOOR, RH (10) - OPERATORS PLATFORM/CAB

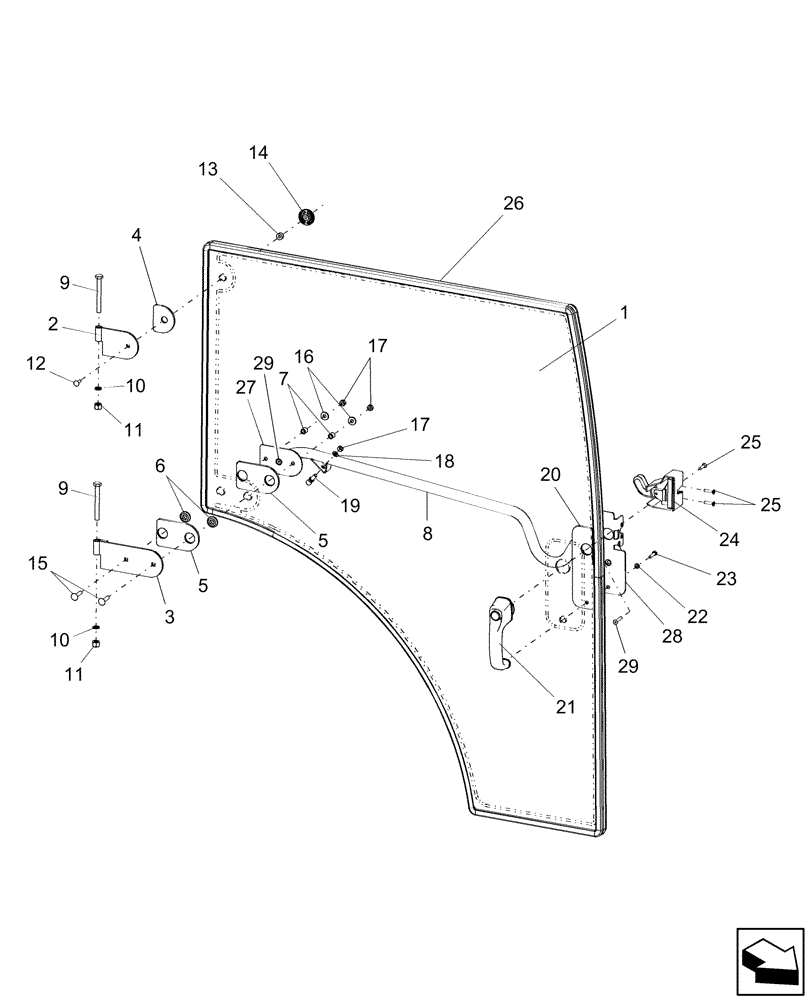

Схема запчастей Case IH FARMALL 55 - (10.05) - DOOR, RH (10) - OPERATORS PLATFORM/CAB
6
5
26
12
21
13
3
17
11
17
18
10
25
14
25
9
23
1
29
5
19
20
7
22
10
28
2
29
9
16
4
27
15
24
11
8

Артикул

Название

Примечание

Количество

1

87368765

GLASS

RH Door

1шт.

2

87343027

HINGE

Hinge, Upper RH

1шт.

3

87568341

HINGE

Hinger, Lower, RH

1шт.

4

87343019

RUBBER PAD

Upper Hinge

2шт.

5

87343023

RUBBER PAD

Lower Hinge

2шт.

6

117963

GROMMET,1/2" ID x 1 1/16" x .062"

Rubber

2шт.

7

86403019

SPACER

Door Hinge

2шт.

8

87544294

HANDLE

Grab, Door RH

1шт.

9

827-10090

BOLT,Hex, M10 x 1.5 x 90mm, Cl 10.9

2шт.

10

86547919

WASHER,10.3mm ID x 16.1mm OD x 2.1mm Thk

Brass

2шт.

11

832-10410

NUT,M10 x 1.5, Cl 8

2шт.

12

87733173

BOLT

M6x20 (#242 Loctite)

1шт.

13

87328082

SPACER

6.35 ID x 15.8 OD x 7.9

1шт.

14

86531235

BUSHING,M6 ID x 40mm OD x 13mm

1шт.

15

86512443

CARRIAGE BOLT,Sht Nk, M8 x 35mm, Cl 8.8, Full Thd

2шт.

16

83990583

LOCK WASHER,M8 x 14.8mm OD x 2.1mm Thk

3шт.

17

16102221

NUT,M8, Cl 10

3шт.

18

87016617

LOCK WASHER,M8

1шт.

19

9706807

BALL STUD,M8 x 1.25

BALL PIN M8 x 13mm

1шт.

20

87328068

RUBBER PAD

Door Latch

1шт.

21

87280263

KIT

1шт.

21a

86502201

IGNITION KEY

Door Lock

1шт.

22

86624181

WASHER,M6

1шт.

23

614-6025

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8, Full Thd

1шт.

24

87544288

LATCH

Rotary, Right

1шт.

25

843-2625

SCREW,Phillips Drive, Flat HD, M6 x 25mm, Cl 4.8

3шт.

26

87620924

DOOR SEAL

SEAL, BULB RH DOOR

1шт.

27

87544292

PLATE

Lower Hinge

1шт.

28

87544293

PLATE

Door Handle Plate

1шт.

29

87732332

LOCK BOLT,Flat Hd, M8 x 25mm, Cl 8.8, #242 Loctite

Screw, Flat Hd, M8 x 25 (#242 Loctite)

2шт.

Выбрано товаров: 30
