Запчасти Case IH FARMALL 45 (07.03) - HYD CONTROL VALVE, QUADRANT & L/DRAFT CONTROL - 12X12 GEAR (07) - HYDRAULIC SYSTEM

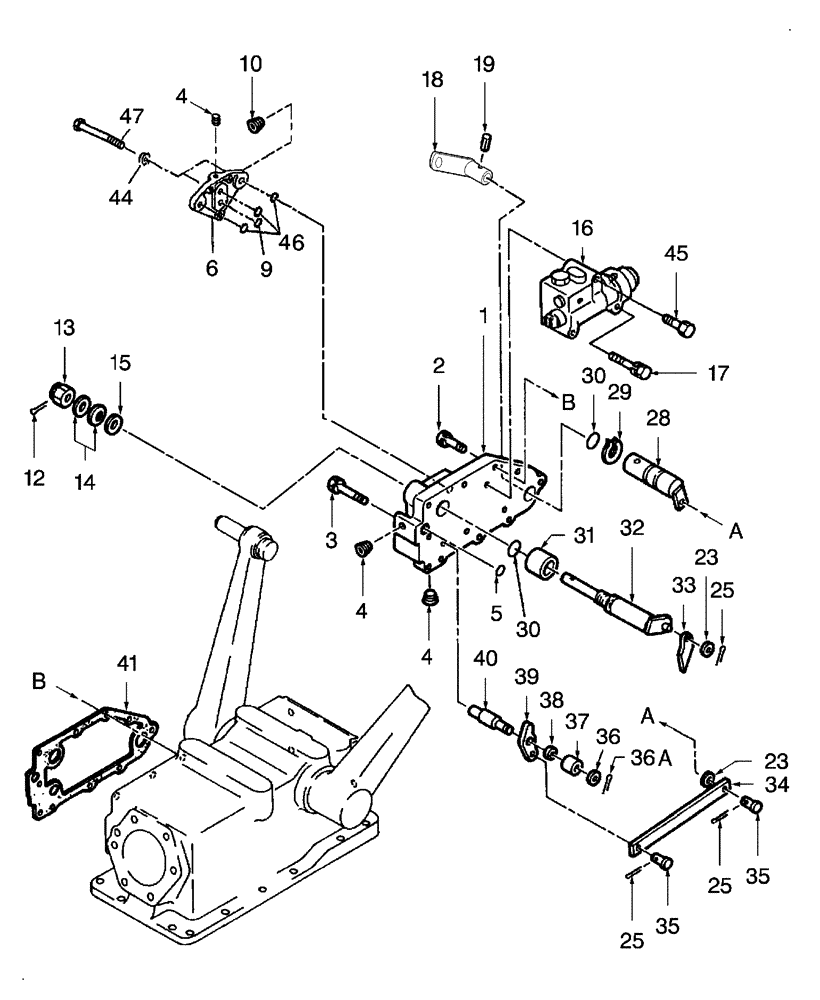

Схема запчастей Case IH FARMALL 45 - (07.03) - HYD CONTROL VALVE, QUADRANT & L/DRAFT CONTROL - 12X12 GEAR (07) - HYDRAULIC SYSTEM
25
39
17
1
16
9
34
23
25
30
23
18
44
29
31
35
4
35
36
40
10
30
4
46
13
6
4
41
3
15
45
33
37
25
14
36a
32
5
38
12
19
28
47
2

Артикул

Название

Примечание

Количество

1

SBA344881212

VALVE

1шт.

2

SBA011510835

BOLT

8шт.

3

SBA011510855

BOLT

1шт.

4

SBA064400020

PLUG

3шт.

5

SBA052110120

O-RING

1шт.

6

SBA344881250

VALVE COVER

1шт.

9

SBA052110160

O-RING

1шт.

10

SBA064409005

PLUG,3/8"-18 NPTF

1шт.

12

SBA030104032

COTTER PIN

Pin, Split

1шт.

13

SBA022200016

SLOTTED NUT

1шт.

14

SBA399340070

WASHER

2шт.

15

SBA026100016

WASHER

1шт.

16

SBA340016350

VALVE

HPL Control Refer to Fig. 07.03.02 for Components

1шт.

17

SBA011510860

CAPTIVE WASHER SCREW,Hex, M8 x 60, G5

2шт.

18

SBA340105170

LEVER

Control

1шт.

19

SBA030300540

COTTER PIN

1шт.

23

SBA026100006

WASHER

M6

2шт.

25

SBA030102016

COTTER PIN

3шт.

28

SBA340200890

CONTROL SHAFT

1шт.

29

370002

CIRCLIP,M25, External

1шт.

30

SBA052100210

O-RING

2шт.

31

SBA399233280

BUSHING

1шт.

32

SBA340200421

SHAFT

Control

1шт.

33

SBA344660020

CAM

A

1шт.

34

SBA344220420

PLATE

1шт.

35

SBA399611110

PIN

2шт.

36

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

1шт.

36a

SBA030103220

COTTER PIN

1шт.

37

SBA399233160

COLLAR

1шт.

38

SBA399340160

WASHER

1шт.

39

SBA344660040

CAM

B

1шт.

40

SBA340210840

SHAFT

1шт.

41

SBA344990260

GASKET

1шт.

44

140028

WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

3шт.

45

SBA011510870

BOLT,M8 x 70mm

1шт.

46

SBA052100180

O-RING

3шт.

47

SBA010109612

BOLT

M6 x 12

3шт.

Выбрано товаров: 37
