(08.02) - FENDERS & FLOOR MAT

Запчасти Case IH FARMALL 45 (08.02) - FENDERS & FLOOR MAT (08) - SHEET METAL

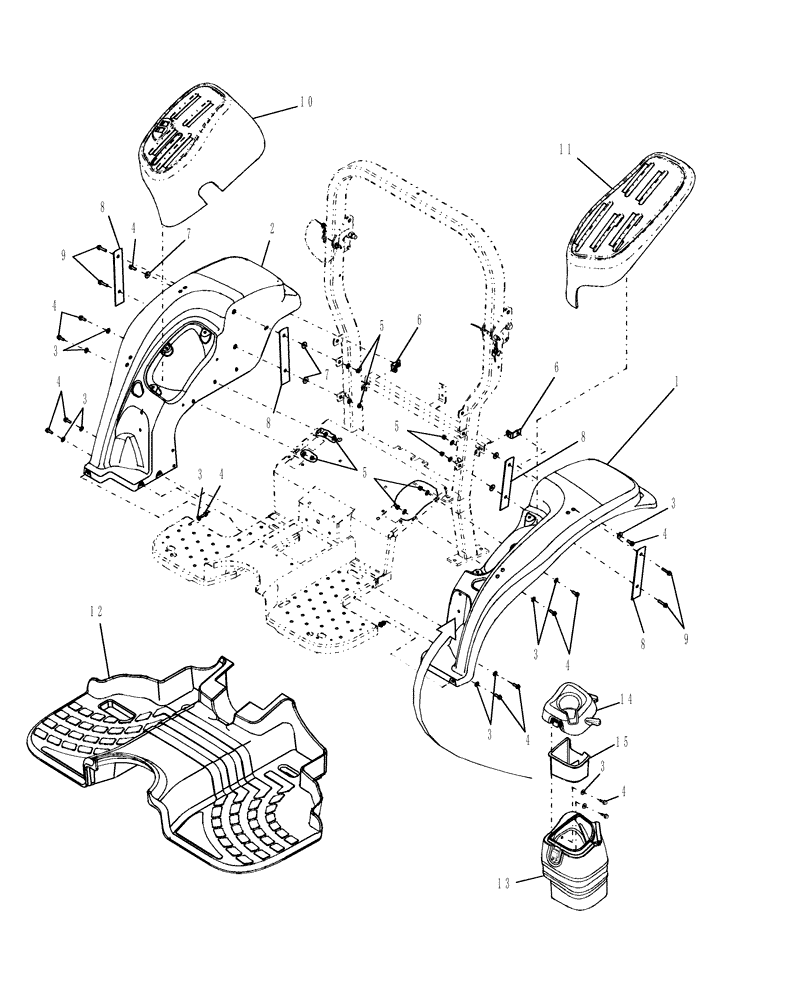

Схема запчастей Case IH FARMALL 45 - (08.02) - FENDERS & FLOOR MAT (08) - SHEET METAL
4
4
7
8
8
6
5
15
3
5
4
8
12
4
9
8
13
9
3
3
4
3
4
2
6
7
3
3
4
14
4
11
10
1
5
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87392297

REAR FENDER

LH

1шт.

2

87392296

REAR FENDER

RH

1шт.

3

378243

WASHER,8.4mm ID x 21mm OD x 1.6mm Thk

18шт.

4

9671714

FLANGE BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

10шт.

5

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

4шт.

6

87301449

BRACKET

Bracket, Fender Support

2шт.

7

86549853

WASHER,8.4mm ID x 28mm OD x 3mm Thk

12шт.

8

87474546

BRACKET

Support, Fender

4шт.

9

86511842

BOLT,M8 x 1.25 x 48.1mm OAL, Cl 8.8

Also Uses (2) 86535724 Pine Tree Clips

4шт.

10

86403751

DOOR COVER

Pod Top, RH Use (3) 9804258 Bolt & (3) 378243 to Attach Pod Top fo Female Inserts

1шт.

11

86403749

DOOR COVER

Pod Top, LH Use (3) 9804258 Bolt & (3) 378243 to Attach Pod Top fo Female Inserts

1шт.

12

86401761

MAT

Floor

1шт.

13

86402046

TOOL BOX

Includes: Ref. 14 & 15

1шт.

14

86402048

LID

1шт.

15

86402047

TRAY

1шт.
