Запчасти Case IH FARMALL 45 (08.01) - FENDERS (08) - SHEET METAL

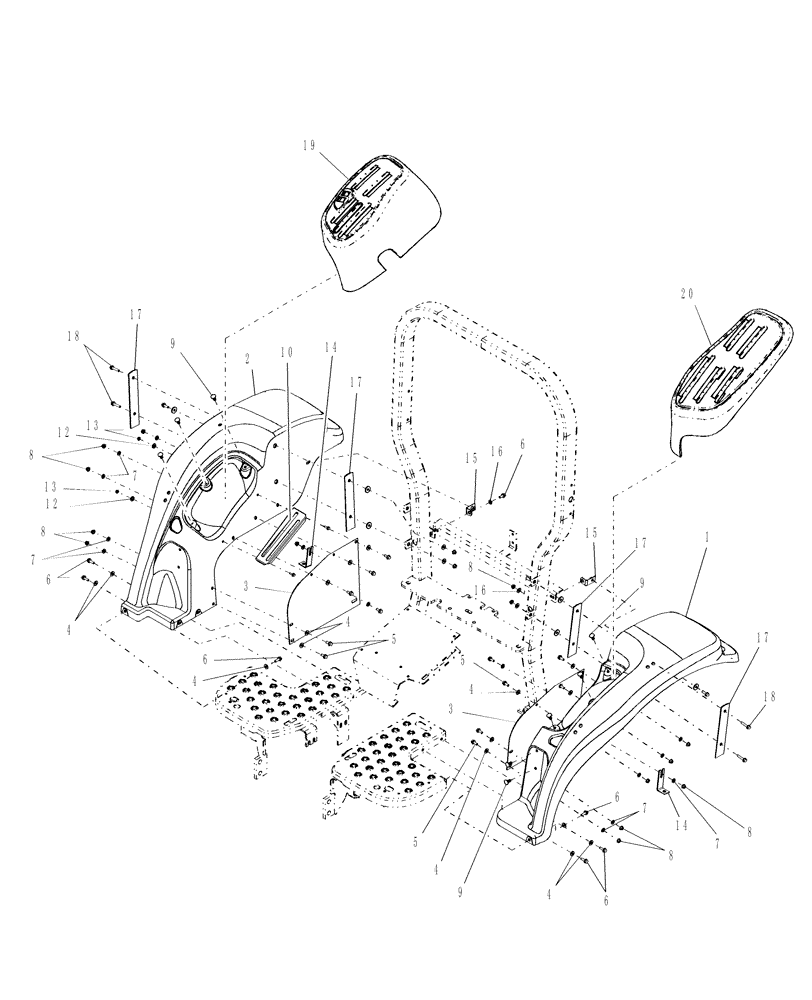

Схема запчастей Case IH FARMALL 45 - (08.01) - FENDERS (08) - SHEET METAL
13
6
7
12
13
17
9
18
16
1
4
5
5
14
7
8
7
20
9
2
7
4
15
17
9
10
12
3
15
6
17
8
8
6
4
16
4
4
19
17
5
6
14
3
8
18
8
4
6

Артикул

Название

Примечание

Количество

1

87392297

REAR FENDER

LH

1шт.

2

87392296

REAR FENDER

RH

1шт.

3

87301422

SHIELD

Fender Shield

2шт.

4

378243

WASHER,8.4mm ID x 21mm OD x 1.6mm Thk

20шт.

5

9804258

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

12шт.

6

9671714

FLANGE BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

8шт.

7

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

14шт.

8

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

16шт.

9

86535724

CLIP

Pine Tree

10шт.

10

86401874

GUIDE

HPL

1шт.

11

9804256

BOLT,Hex, M6 x 1 x 20mm, Full Thd, Cl 8.8

Carriage, Short Neck, M6 x 20

2шт.

12

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

2шт.

13

9804276

FLANGE NUT,Hex, M6 x 1, Cl 8

2шт.

14

87301423

BRACKET

Bracket, Shield

2шт.

15

87301449

BRACKET

Bracket, Fender Support

2шт.

16

86549853

WASHER,8.4mm ID x 28mm OD x 3mm Thk

6шт.

17

87474546

BRACKET

Fender Support

4шт.

18

86511842

BOLT,M8 x 1.25 x 48.1mm OAL, Cl 8.8

Also Uses (2) 86535724 Pine Tree Clips

4шт.

19

86403751

DOOR COVER

Pod Top, RH Use (3) 9804258 Bolt & (3) 378243 to Attach Pod Top fo Female Inserts

1шт.

20

86403749

DOOR COVER

Pod Top, LH Use (3) 9804258 Bolt & (3) 378243 to Attach Pod Top fo Female Inserts

1шт.

Выбрано товаров: 20
