Запчасти Case IH FARMALL 40 (10.04) - DOOR, LH (10) - OPERATORS PLATFORM/CAB

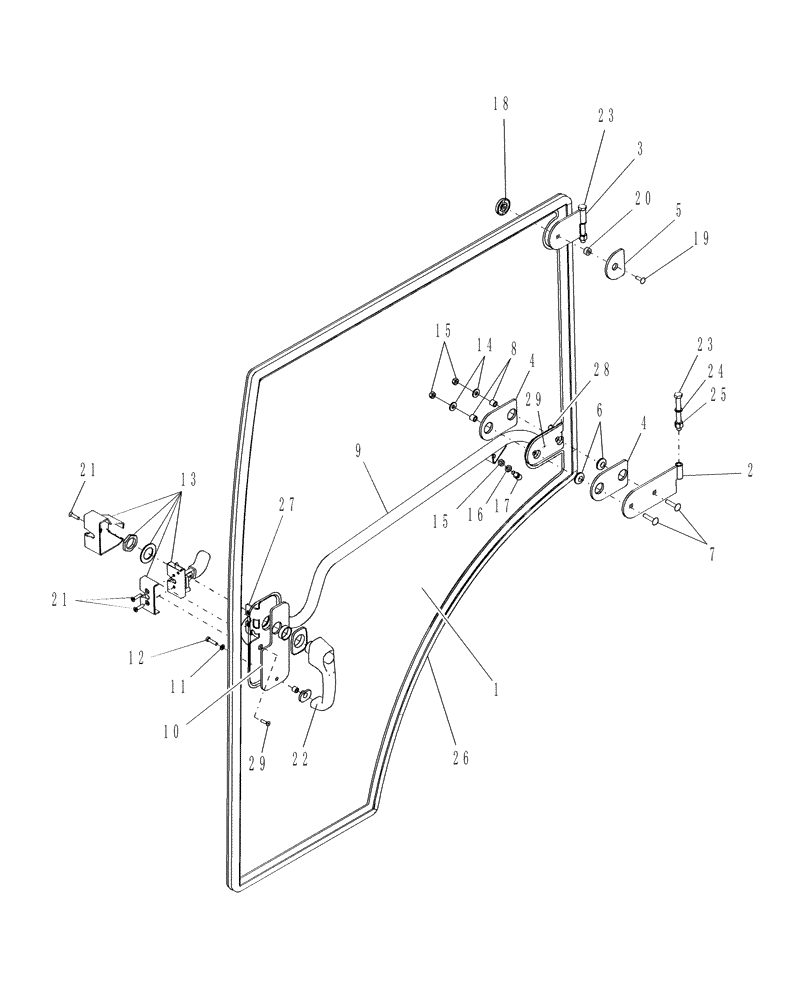

Схема запчастей Case IH FARMALL 40 - (10.04) - DOOR, LH (10) - OPERATORS PLATFORM/CAB
23
27
4
1
11
20
12
16
24
2
15
29
5
26
17
4
25
3
9
14
22
6
13
23
29
21
10
28
18
8
7
15
21
19

Артикул

Название

Примечание

Количество

1

87523291

GLASS

Glass, LH Door

1шт.

2

87568340

HINGE

Hinge, Lower LH

1шт.

3

87343027

HINGE

Hinge, Upper LH

1шт.

4

87343023

RUBBER PAD

Lower Hinge

2шт.

5

87343019

RUBBER PAD

Upper Hinge

1шт.

6

117963

GROMMET,1/2" ID x 1 1/16" x .062"

2шт.

7

86512443

CARRIAGE BOLT,Sht Nk, M8 x 35mm, Cl 8.8, Full Thd

2шт.

8

86403019

SPACER

Door Hinge

2шт.

9

87544290

HANDLE

Grab, Door LH

1шт.

10

87328068

RUBBER PAD

Door Latch

1шт.

11

86624181

WASHER,M6

1шт.

12

614-6025

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8, Full Thd

1шт.

13

87544287

LATCH

Rotary, Left

1шт.

14

83990583

LOCK WASHER,M8 x 14.8mm OD x 2.1mm Thk

3шт.

15

16102221

NUT,M8, Cl 10

3шт.

16

87016617

LOCK WASHER,M8

1шт.

17

9706807

BALL STUD,M8 x 1.25

BALL PIN M8 x 13mm

1шт.

18

86531235

BUSHING,M6 ID x 40mm OD x 13mm

1шт.

19

87733173

BOLT

M6x21 (#242 Loctite)

1шт.

20

87328082

SPACER

6.35 ID x 15.80 OD x 7.9

1шт.

21

843-2625

SCREW,Phillips Drive, Flat HD, M6 x 25mm, Cl 4.8

3шт.

22

87280263

KIT

1шт.

22a

87640456

KEY

1шт.

23

827-10090

BOLT,Hex, M10 x 1.5 x 90mm, Cl 10.9

2шт.

24

86547919

WASHER,10.3mm ID x 16.1mm OD x 2.1mm Thk

Brass

2шт.

25

832-10410

NUT,M10 x 1.5, Cl 8

2шт.

26

87343015

SEAL

Door

1шт.

27

87544291

PLATE

Door Handle, LH

1шт.

28

87544292

PLATE

Lower Hinge

1шт.

29

87732332

LOCK BOLT,Flat Hd, M8 x 25mm, Cl 8.8, #242 Loctite

Screw, FLH M8x25 (#242 Locktite)

2шт.

Выбрано товаров: 30
