Запчасти Case IH FARMALL 31 (10.06) - FOLDABLE ROLL BAR & RELATED PARTS (10) - OPERATORS PLATFORM/CAB

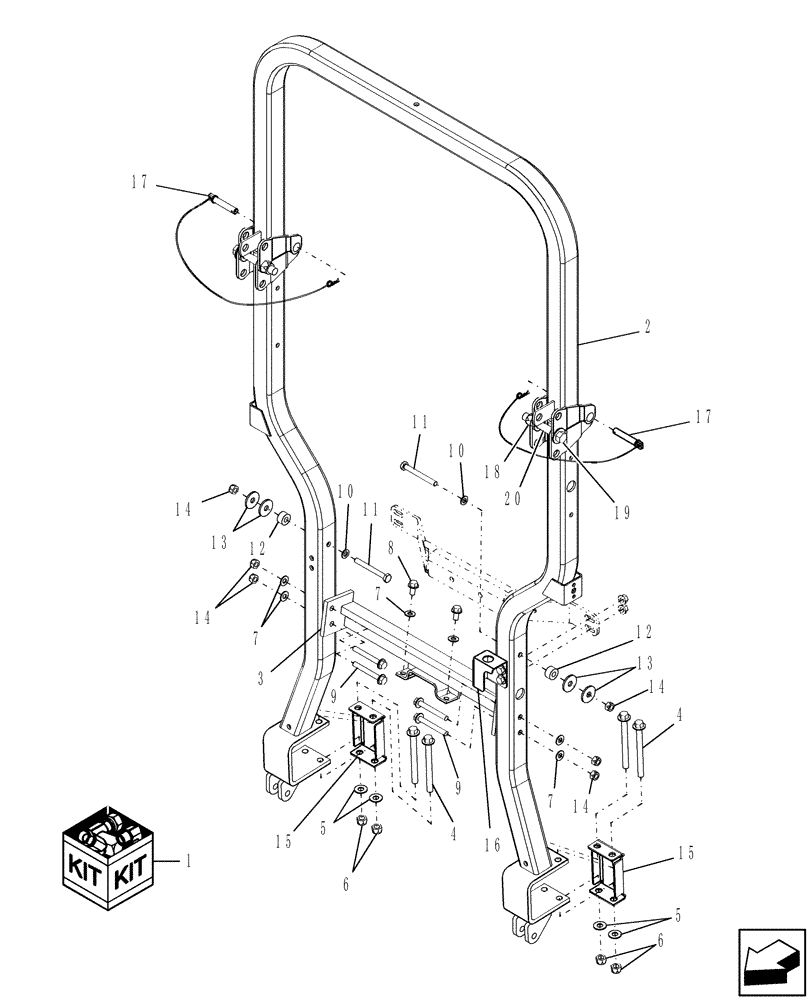

Схема запчастей Case IH FARMALL 31 - (10.06) - FOLDABLE ROLL BAR & RELATED PARTS (10) - OPERATORS PLATFORM/CAB
9
7
14
5
14
7
14
4
6
6
17
19
17
8
4
13
7
20
9
16
13
11
15
18
11
12
10
15
2
14
5
1
12
3
10

Артикул

Название

Примечание

Количество

1

710874096

FIELD ATTACHMENT

Kit, Foldable Rollbar, Includes: Ref. 2 thru 16

1шт.

2

NSS

NOT SOLD SEPARAT

ROPS

1шт.

3

NSS

NOT SOLD SEPARAT

Crosstube

1шт.

4

86505749

BOLT,Hex, M12 x 130mm, Cl 8.8

4шт.

5

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

4шт.

6

100038

NUT,M12 x 1.75, Cl 8

4шт.

7

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

6шт.

8

86050286

FLANGE BOLT,M10 x 20mm, Cl 8.8

2шт.

9

86507311

BOLT,Hex, M10 x 80mm, Cl 8.8

4шт.

10

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

2шт.

11

120074

BOLT,Hex, M10 x 90, 8.8

2шт.

12

86530983

SPACER

Spacer

2шт.

13

225930

WASHER,11.91mm ID x 38.1mm OD x 3.43mm Thk

4шт.

14

100037

LOCK NUT,M10 x 1.5, Cl 8

6шт.

15

86405772

PLATE

2шт.

16

87524996

BRACKET

Power Adapter

1шт.

17

87300974

PIN,15.9mm OD

Kickout

2шт.

18

86000441

NUT,M16 x 2.0, Cl 8

2шт.

19

9804275

BOLT,Hex, M16 x 100mm, Cl 8.8

2шт.

20

87353524

PLUG,M42.6 Sq

2шт.

Выбрано товаров: 20
