Запчасти Case IH FARMALL 31 (08.03) - GRILLE GUARD KIT - DIA KIT, P/N 719849056 (08) - SHEET METAL

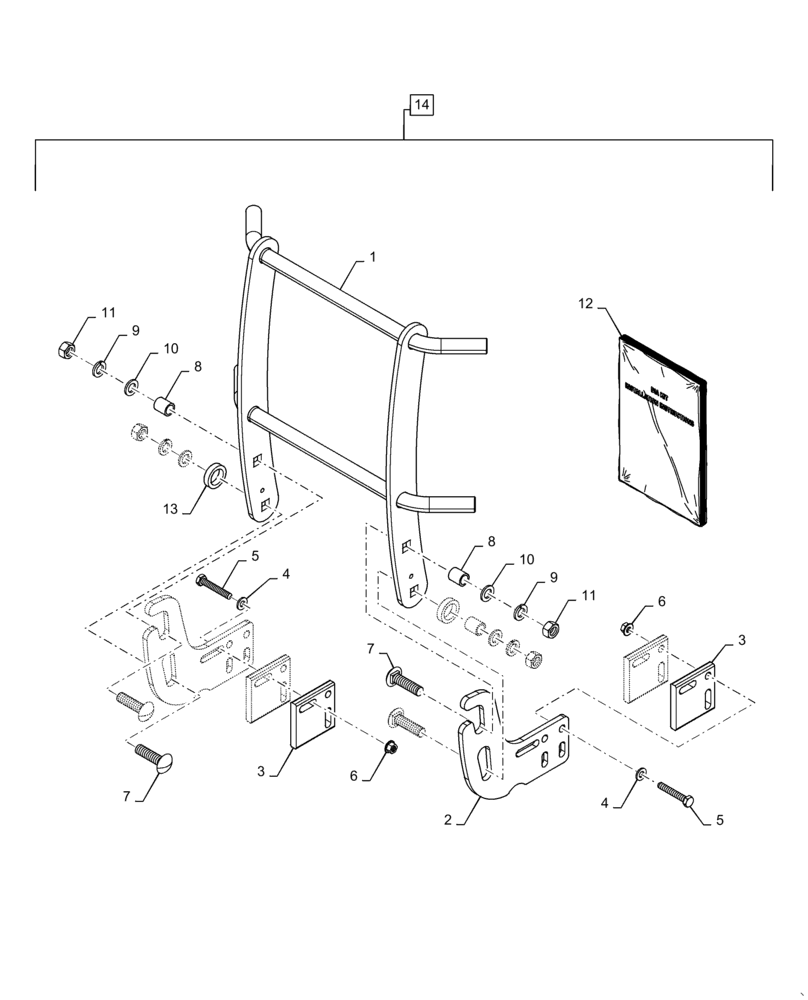

Схема запчастей Case IH FARMALL 31 - (08.03) - GRILLE GUARD KIT - DIA KIT, P/N 719849056 (08) - SHEET METAL
4
7
11
13
10
8
6
11
7
9
10
9
1
4
5
2
3
3
5
8
12
14
6

Артикул

Название

Примечание

Количество

1

47503505

GUARD

Grille

1шт.

2

47486528

BRACKET

Grille Guard Mounting

2шт.

3

47503510

SPACER

Grille Guard Mounting

4шт.

4

86625252

WASHER,10.8mm ID x 21.5mm OD x 2.5mm Thk

6шт.

5

15214921

BOLT,Hex, M10 x 1.5 x 65mm, Cl 8.8, Full Thd

6шт.

6

9804278

FLANGE NUT,M10 x 1.5, Cl 8

6шт.

7

120046

CARRIAGE BOLT,M16 x 60mm, Cl 8.8

4шт.

8

87013871

SPACER,7/8" Tube x 1"

4шт.

9

10520201

WASHER,16.4mm ID x 28mm OD x 3mm Thk

4шт.

10

10572174

LOCK WASHER,Helical Spring, 16.20mm ID x 27.40mm OD x 3.50mm, C72, DAC

4шт.

11

392530

NUT,M16, Cl 10

Nut, M16

4шт.

12

47740404

INSTRUCTION

1шт.

13

47550233

SPACER

Grill Guard Mounting

2шт.

14

719849276

DIA KIT, TRACTOR

Grill Guard Includes: Ref. 1-13

1шт.

Выбрано товаров: 14
