(10.02) - STEPS

Запчасти Case IH DX48 (10.02) - STEPS (10) - OPERATORS PLATFORM/CAB

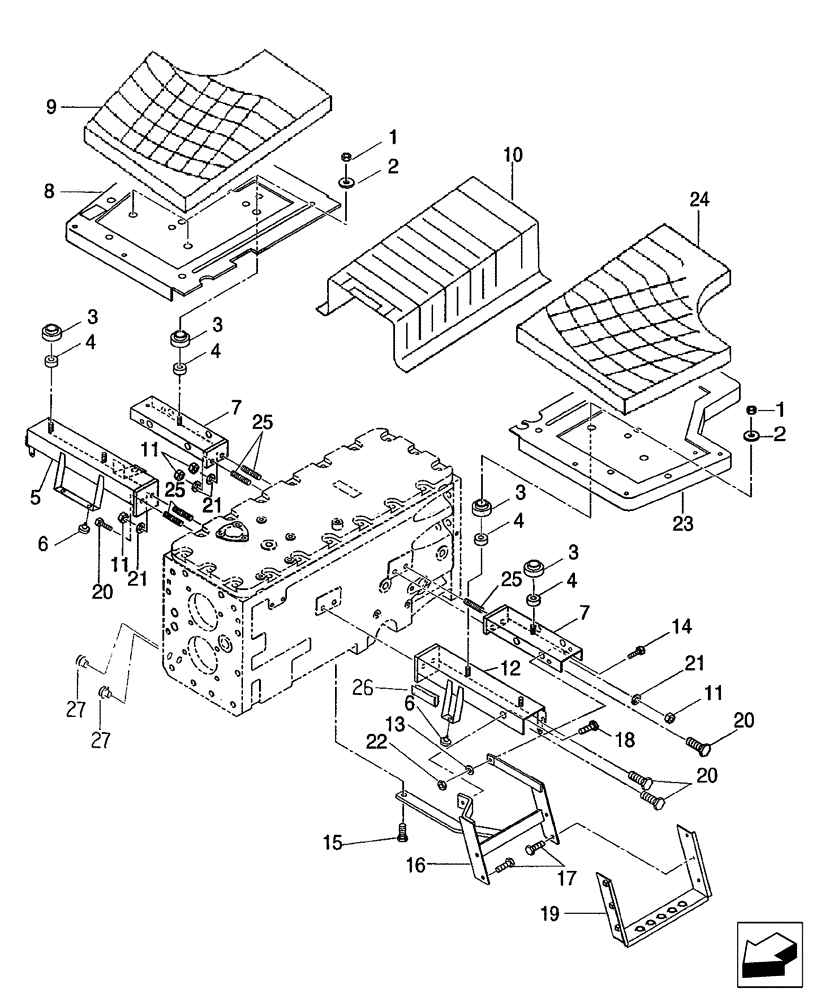

Схема запчастей Case IH DX48 - (10.02) - STEPS (10) - OPERATORS PLATFORM/CAB
15
19
24
21
6
16
5
3
8
20
23
11
20
3
2
25
3
2
26
1
1
25
4
11
18
4
7
20
13
21
27
27
17
9
22
10
25
14
4
7
6
21
4
3
12
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

SBA021500008

NUT,M8

6шт.

2

SBA026109010

WASHER

6шт.

3

SBA398119920

RUBBER

6шт.

4

SBA399232450

COLLAR

6шт.

5

SBA355501200

BRACKET

1шт.

5

SBA355501201

BRACKET

1шт.

USED ON & ABOVE PIN # HDG500035 DX48 & HDG600084 DX55

1шт.

6

SBA398110110

BUMPER

Rubber

3шт.

7

SBA355501220

BRACKET

2шт.

8

SBA355605620

STEP

R

1шт.

9

SBA398121890

RUBBER

R

1шт.

10

SBA398121910

RUBBER

Center

1шт.

11

100016

NUT,M10 x 1.5, Cl 8

4шт.

12

SBA355501180

BRACKET

1шт.

12

SBA355501290

BRACKET

Bracket

1шт.

USED ON & ABOVE PIN # HDG500046 DX48 & HDG600095 DX55

1шт.

13

E630153S71

LOCK WASHER,M8

1шт.

14

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

1шт.

15

SBA011511025

CAPTIVE WASHER SCREW,Hex, M10 x 25, G5

1шт.

16

SBA355605561

STEP

1шт.

17

SBA010800816

BOLT

M8 x 16

4шт.

18

SBA011510816

BOLT

M8 x 16

1шт.

19

SBA355605540

STEP

1шт.

20

SBA011511020

BOLT,M10 x 20

4шт.

21

892-11010

LOCK WASHER,M10

4шт.

22

9706690

NUT,M8 x 1.25, Cl 8

1шт.

23

SBA355605610

STEP

L

1шт.

24

SBA398121880

RUBBER

L

1шт.

25

SBA012111025

BOLT

M10 x 25

5шт.

26

SBA398119790

RUBBER PAD

1шт.

27

SBA398460020

PLUG

1шт.

28

86401063

ANCHOR

Located on Left Hand side under step, attached to transmission housing by two bolts (9804271).

1шт.

Not Illustrated

1шт.
