Запчасти Case IH DX45 (08.03.01) - HOOD ASSEMBLY (08) - SHEET METAL

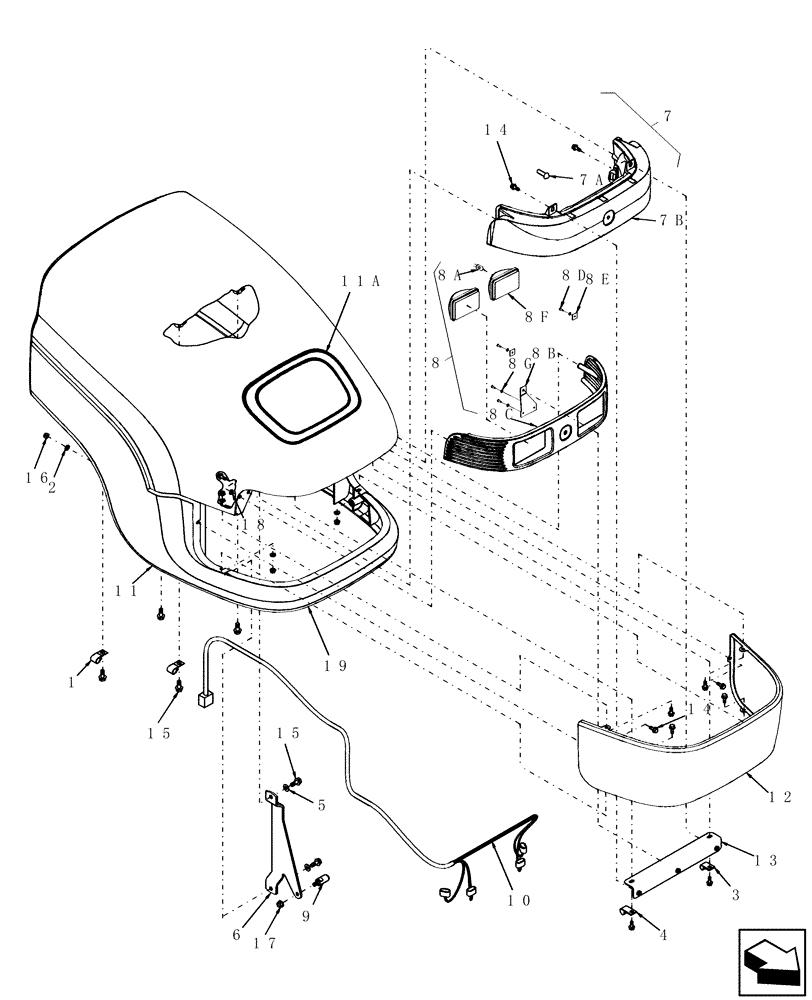

Схема запчастей Case IH DX45 - (08.03.01) - HOOD ASSEMBLY (08) - SHEET METAL
7
8a
8b
7b
19
16
8e
14
8c
8
18
8f
5
2
8g
10
3
15
11
1
12
8d
4
7a
11a
15
14
13
6
17
9

Артикул

Название

Примечание

Количество

1

134579

WIRE CLAMP,J

2шт.

2

140015

WASHER,6.4mm ID x 14mm OD x 1.6mm Thk

6шт.

3

237980

WIRE CLAMP,11.11mm, Coat, 7.14mm Bolt Hole, P Type

BOLT, 7/16" x 1/4"

1шт.

4

515-23143

CLAMP,9/16", Insul, 3/8" Bolt

1шт.

5

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

6

86401182

BRACKET

Striker

2шт.

7

86400128

HEADLAMP

DX35, DX40, DX45, Includes: Ref. 7A and 7B

1шт.

7a

9847313

BULB,#894, 12V, 37.5W

4шт.

7b

86558052

HEADLAMP LENS

1шт.

8

86400250

HEADLAMP

D35, D40, D45, Includes: Ref. 8A thru 8G

1шт.

8a

9847313

BULB,#894, 12V, 37.5W

2шт.

8b

86575022

BRACKET

1шт.

8c

86558054

BEZEL

1шт.

8d

86530859

SELF-TAP SCREW

Pan Hd, #8 x 1/2"

4шт.

8e

86530782

BRACKET

2шт.

8f

86530780

LAMP

2шт.

8g

280734

LOCK WASHER,Int Tooth, #8

4шт.

9

86522865

LATCH

M8

1шт.

10

86528624

WIRE HARNESS

Hood

1шт.

11

86401776

HOOD ASSY.

Includes: Ref. 11A, 19 thru 22

1шт.

11a

86558057

GRILLE

Upper

1шт.

12

86401811

GRILLE ASSY

1шт.

12a

86401813

EMBLEM CASE/IH

Logo (CASE #2209080A1) Not Illustrated

1шт.

12b

86401814

NUT

Clip (CASE #131-431) Not Illustrated

1шт.

13

86558940

BRACKET

Headlight

1шт.

14

844-6016

BOLT,Hvy Hex, M6 x 16mm, Cl 8.8

12шт.

15

844-8020

BOLT,Hvy Hex, M8 x 20mm, Cl 8.8

6шт.

16

825-2406

FLANGE NUT,M6 x 1, Cl 8.8

6шт.

17

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

1шт.

18

9824259

WASHER,6.4mm ID x 12mm OD x 1.6mm Thk

3шт.

19

86401187

SEAL

Lower Hood

1шт.

20

86567970

SEAL

Hood, L.H.

1шт.

Not illustrated

1шт.

21

86567969

SEAL

Hood, R.H.

1шт.

Not illustrated

1шт.

22

86558921

SEAL

Hood, Center

1шт.

Not illustrated

1шт.

Выбрано товаров: 37
