Запчасти Case IH DX45 (06.01) - BATTERY (06) - ELECTRICAL SYSTEMS

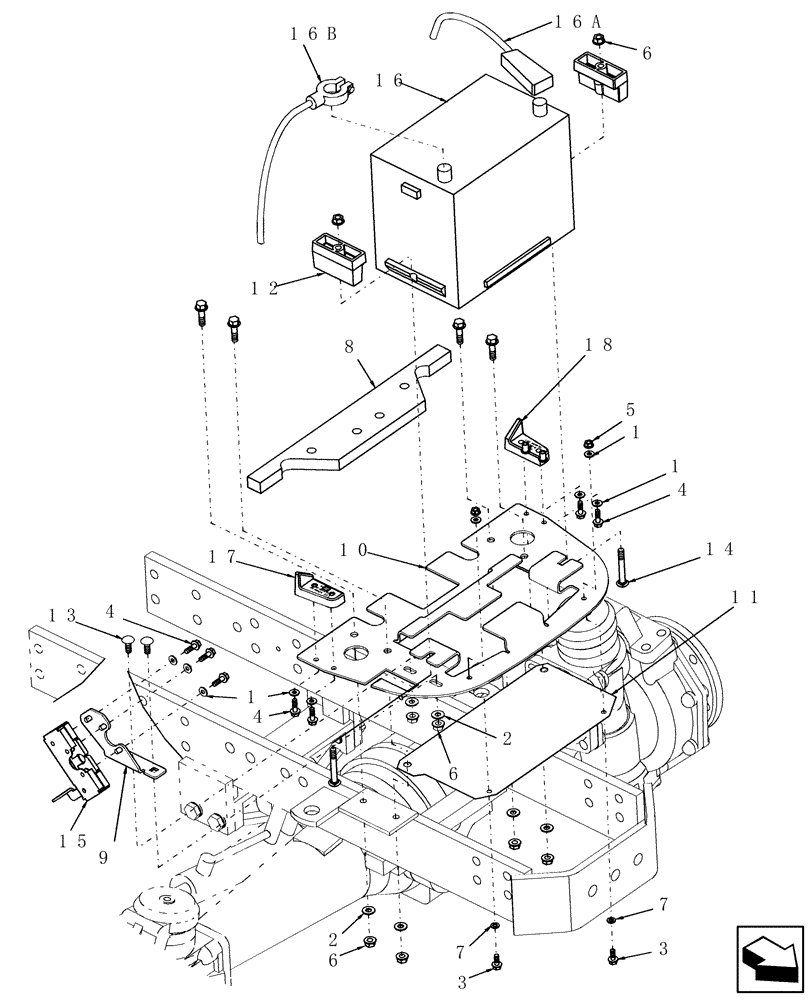

Схема запчастей Case IH DX45 - (06.01) - BATTERY (06) - ELECTRICAL SYSTEMS
11
4
4
10
6
15
4
2
7
1
16b
2
5
14
1
6
8
6
16a
3
3
13
17
18
16
7
9
1
12

Артикул

Название

Примечание

Количество

1

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

9шт.

2

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

2

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

6шт.

Used on and ASN HBA0005273

1шт.

3

844-6016

BOLT,Hvy Hex, M6 x 16mm, Cl 8.8

2шт.

4

844-6020

BOLT,Hvy Hex, M6 x 20mm, Cl 8.8

7шт.

5

825-2406

FLANGE NUT,M6 x 1, Cl 8.8

2шт.

6

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

6шт.

6

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

8шт.

Used on and ASN HBA0005273

1шт.

7

9824259

WASHER,6.4mm ID x 12mm OD x 1.6mm Thk

2шт.

8

86400277

SEAL

1шт.

9

86401353

LATCH

Bracket

1шт.

Used on and ASN HBA0005273

1шт.

10

86558459

BASE PLATE

1шт.

10

86401358

BASE PLATE

1шт.

Used on and ASN HBA0005273

1шт.

11

86558901

GRILLE

Battery Plate

1шт.

11

86401394

GRILLE

Battery Plate

1шт.

Used on and ASN HBA0005273

1шт.

12

86535981

BLOCK

Battery

2шт.

12

86401573

BLOCK

Battery

2шт.

Used on and ASN HBA0005273

1шт.

13

811-8020

CARRIAGE BOLT,Sht Sq Nk, M8 x 1.25 x 20mm, Cl 8.8

2шт.

14

86512445

CARRIAGE BOLT,Sht Nk, M8 x 60mm, Cl 8.8

2шт.

15

86519820

LATCH

Hood

1шт.

16

B24F72W

WET BATTERY

12V, U.S.

1шт.

16

CB24F72

WET BATTERY

12V, Canada

1шт.

16a

86572246

CABLE

Positive

1шт.

16b

86572247

CABLE

Negative

1шт.

17

86573752

GUIDE

Hood, R.H.

1шт.

18

86573753

GUIDE

Hood, L.H.

1шт.

Выбрано товаров: 32
