Запчасти Case IH DX45 (07.05) - HYDRAULIC DRAFT CONTROL KIT, HST (07) - HYDRAULIC SYSTEM

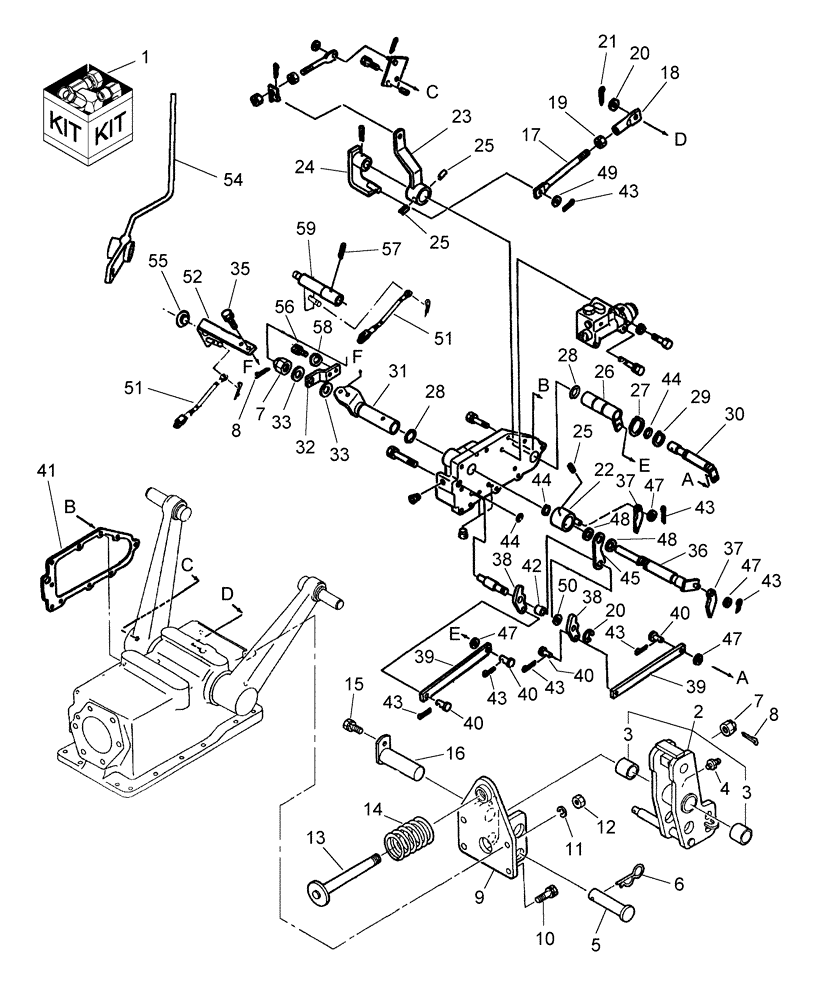

Схема запчастей Case IH DX45 - (07.05) - HYDRAULIC DRAFT CONTROL KIT, HST (07) - HYDRAULIC SYSTEM
48
38
47
26
39
28
47
29
25
8
43
5
59
40
28
58
25
54
1
31
6
33
3
25
43
4
43
23
56
41
19
15
8
43
49
44
40
32
17
43
44
20
16
43
7
51
20
22
18
47
57
36
52
51
40
14
35
40
30
42
11
10
7
12
37
3
38
27
47
48
45
2
39
44
24
55
13
33
37
43
21
9
50

Артикул

Название

Примечание

Количество

1

718820026

KIT

KIT Deluxe Draft Control Includes: Ref. 2 thru 51

1шт.

Order thru Wholegoods

1шт.

2

SBA370030330

BRACKET

Rocker Arm

1шт.

3

SBA398510080

DRIVE BUSHING

2шт.

4

SBA060610000

LUBE NIPPLE,M6 x .075

1шт.

5

SBA370910870

PIN

Rocker Arm Lock

1шт.

6

SBA399730010

PIN

1шт.

7

SBA022200016

SLOTTED NUT

M16 x 15

2шт.

8

SBA030104032

COTTER PIN

2шт.

9

SBA370301190

BRACKET

Top Link

1шт.

10

SBA011511235

BOLT,M12 x 35

3шт.

11

SBA027100012

WASHER

M12

1шт.

12

SBA021010012

NUT

M12

1шт.

13

SBA370900460

PIN

Draft Sensing

1шт.

14

SBA398215600

SPRING

1шт.

15

SBA011511020

BOLT,M10 x 20

1шт.

16

SBA370901050

PIN

Rocker Arm

1шт.

17

SBA344210630

ROD

Draft Arm

1шт.

18

SBA344210600

LIFT LINK END ASSY

Draft Arm Rod

1шт.

19

825-11410

NUT,M10 x 1.25, Cl 8

1шт.

20

SBA026100010

WASHER

M10

2шт.

21

SBA030103220

COTTER PIN

2шт.

22

SBA340101560

LEVER

Position Cam Link

1шт.

23

SBA340105170

LEVER

Position Arm

1шт.

24

SBA340105160

LEVER

Draft Arm

1шт.

25

SBA030300510

COTTER PIN

4шт.

26

SBA340200390

SHAFT

Position Arm Link

1шт.

27

SBA036100025

SNAP RING

1шт.

28

SBA052100210

O-RING

2шт.

29

SBA036100016

SNAP RING

M16

1шт.

30

SBA340200411

CONTROL SHAFT

Draft Arm Link

1шт.

31

SBA340200860

CONTROL SHAFT

Position

1шт.

32

SBA399568701

PLATE

Retainer

1шт.

33

SBA399340070

WASHER

2шт.

35

SBA011140612

BOLT

M6 x 12

1шт.

36

SBA340200400

SHAFT

Draft Control

1шт.

37

SBA344660020

CAM

Top Inner, A

1шт.

38

SBA344660040

CAM

Bottom, B

1шт.

39

SBA344220420

PLATE

Control

1шт.

40

SBA399611110

PIN

4шт.

41

SBA344990260

GASKET

HPL Valve

1шт.

42

SBA399232790

COLLAR

1шт.

43

SBA030102016

COTTER PIN

8шт.

44

SBA052100120

O-RING

2шт.

45

SBA399562260

PLATE

Cam Support

1шт.

46

SBA030300525

COTTER PIN

1шт.

47

SBA026100006

WASHER

M6

3шт.

48

SBA199280160

SHIM

2шт.

49

SBA026100008

WASHER

M8

1шт.

50

SBA399340160

WASHER

1шт.

51

86558397

LIFT LINK

Draft

2шт.

52

86558403

ARM

HPL Crank

1шт.

53

86401309

DECAL

HPL

1шт.

Not Illustrated

1шт.

54

86558443

LEVER

Draft

1шт.

55

86558960

BUSHING,Hat, 15.8mm ID x 19.05mm OD x 25.4mm OD x 12.7mm W

1шт.

56

86050272

BOLT,M6 x 1 x 18.6mm OAL, Cl 8.8, Full Thd

2шт.

57

280250

COTTER PIN,3/32" OD x 3/4" L

1шт.

58

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

2шт.

59

86558350

SHAFT

HPL, NOT INCLUDED IN DRAFT CONTROL KIT

1шт.

Выбрано товаров: 60
