(10.01.03) - CAB MOUNT WITH LOADER

Запчасти Case IH DX40 (10.01.03) - CAB MOUNT WITH LOADER (10) - OPERATORS PLATFORM/CAB

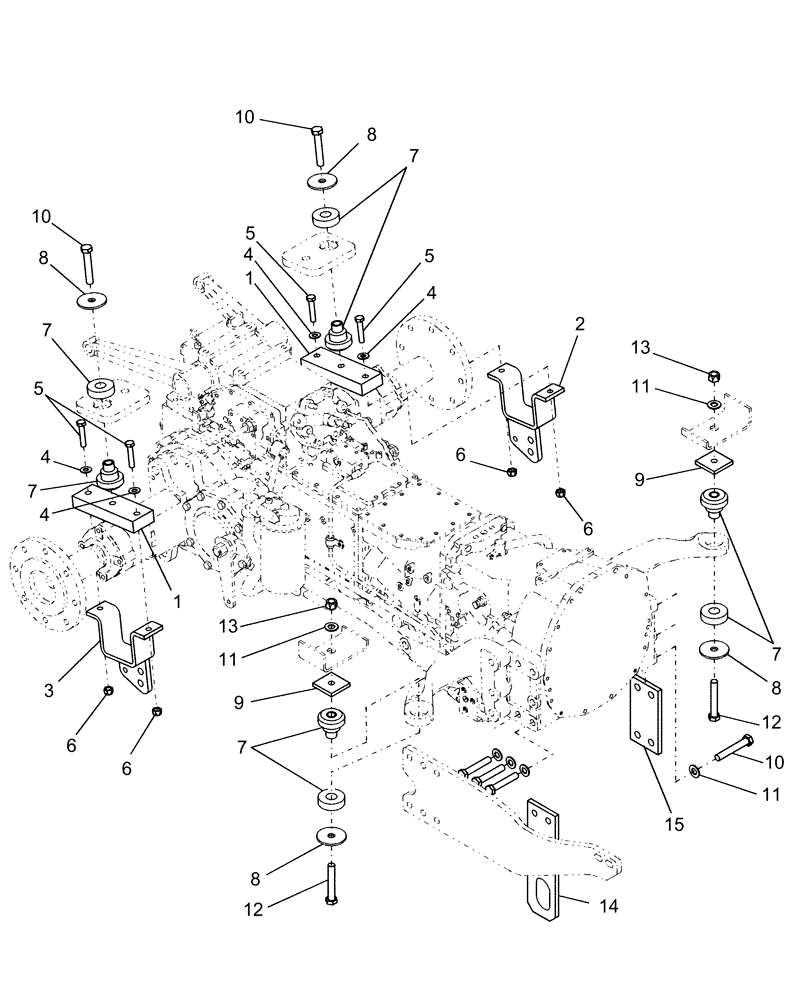

Схема запчастей Case IH DX40 - (10.01.03) - CAB MOUNT WITH LOADER (10) - OPERATORS PLATFORM/CAB
8
8
8
4
6
12
7
3
5
11
15
4
7
1
10
4
6
11
7
4
2
12
13
11
1
5
10
13
6
10
6
9
9
7
5
8
14
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87567934

PLATE

Rear Mount

2шт.

2

86558130

BRACKET

Stabilizer, LH

1шт.

3

86558905

BRACKET

Stabilizer, RH

1шт.

4

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

4шт.

5

43263

BOLT,Hex, M12 x 1.75 x 60mm, Cl 10.9

4шт.

6

100038

NUT,M12 x 1.75, Cl 8

4шт.

7

87562813

RUBBER MOUNTING

Isolator

4шт.

8

361812A1

WASHER

Rebound

4шт.

9

87388455

PLATE

Isolator

2шт.

10

86521733

BOLT,Hex Flg, M16 x 90mm, Cl 10.9

2шт.

11

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

2шт.

12

86541970

BOLT,Hex, M16 x 100mm, Cl 10.9

2шт.

13

86512555

NUT,M16 x 2, Cl 10

2шт.

14

86401089

ANCHOR

Tiedown

1шт.

15

86578541

PLATE

1шт.
