Запчасти Case IH DX35 (08.02) - FENDERS (08) - SHEET METAL

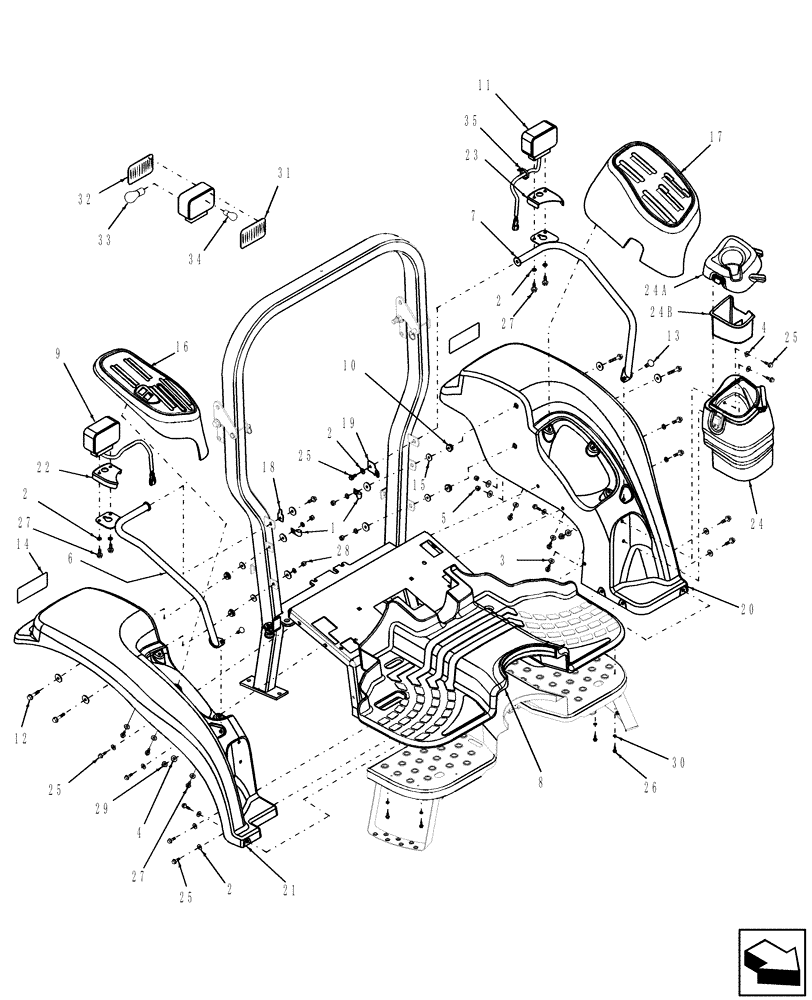

Схема запчастей Case IH DX35 - (08.02) - FENDERS (08) - SHEET METAL
27
29
13
35
12
5
7
32
11
1
33
17
26
4
24
2
6
4
27
34
22
2
19
23
21
8
10
2
28
31
16
20
9
15
30
14
3
25
24a
18
2
25
27
25
25
24b

Артикул

Название

Примечание

Количество

1

134579

WIRE CLAMP,J

2шт.

2

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

8шт.

3

378243

WASHER,8.4mm ID x 21mm OD x 1.6mm Thk

22шт.

4

378244

WASHER,10.5mm ID x 24mm OD x 2mm Thk

2шт.

5

832-46408

NUT,M8 x 1.25, Cl 8

2шт.

6

86400113

HANDLE

R.H.

1шт.

7

86400114

HANDLE

L.H.

1шт.

8

86401761

MAT

Floor, Deluxe

1шт.

9

86400246

LAMP

Tail, R.H., Includes: Ref. 31 thru 34

1шт.

10

86400620

ISOLATOR

4шт.

11

86400971

FLASHER UNIT

Tail, L.H., Includes: Ref. 31 thru 34

1шт.

12

86511842

BOLT,M8 x 1.25 x 48.1mm OAL, Cl 8.8

Also Use (4) Pine Tree Clips 86535724

4шт.

13

811-10030

CARRIAGE BOLT,Sht Sq Nk, M10 x 1.5 x 30mm, Cl 8.8

2шт.

14

86532998

DECAL

Red Reference Tape

2шт.

15

86549853

WASHER,8.4mm ID x 28mm OD x 3mm Thk

12шт.

16

86401850

LEVER GUIDE

Top, R.H.

1шт.

17

86401852

LEVER GUIDE

Top, L.H.

1шт.

18

86567958

HOLDER

Male

1шт.

19

86567959

HOLDER

Female

1шт.

20

86401771

FENDER ASSY.

L.H.

1шт.

21

86401772

FENDER ASSY.

R.H.

1шт.

22

86573743

COVER

R.H.

1шт.

23

86573744

COVER

L.H.

1шт.

24

86402046

TOOL BOX

Includes: Ref. 24A and 24B

1шт.

24a

86402048

LID

1шт.

24b

86402047

TRAY

1шт.

25

844-8025

BOLT,Hvy Hex, M8 x 25mm, Cl 8.8

12шт.

26

844-6016

BOLT,Hvy Hex, M6 x 16mm, Cl 8.8

4шт.

27

844-8020

BOLT,Hvy Hex, M8 x 20mm, Cl 8.8

12шт.

28

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

4шт.

29

825-2410

FLANGE NUT,M10 x 1.5, Flg, Cl 8

2шт.

30

9824259

WASHER,6.4mm ID x 12mm OD x 1.6mm Thk

4шт.

31

86576124

LENS

Amber

1шт.

32

86576123

LENS

Amber/Red

1шт.

33

529068

BULB,#1156, 12V, 21W

1шт.

34

86576122

BULB

168 12V

1шт.

35

263117

CABLE TIE,292.1mm L, Nylon, Black

CABLE STRAP

2шт.

Выбрано товаров: 37
