Запчасти Case IH DX31 (08.02) - HOOD (08) - SHEET METAL

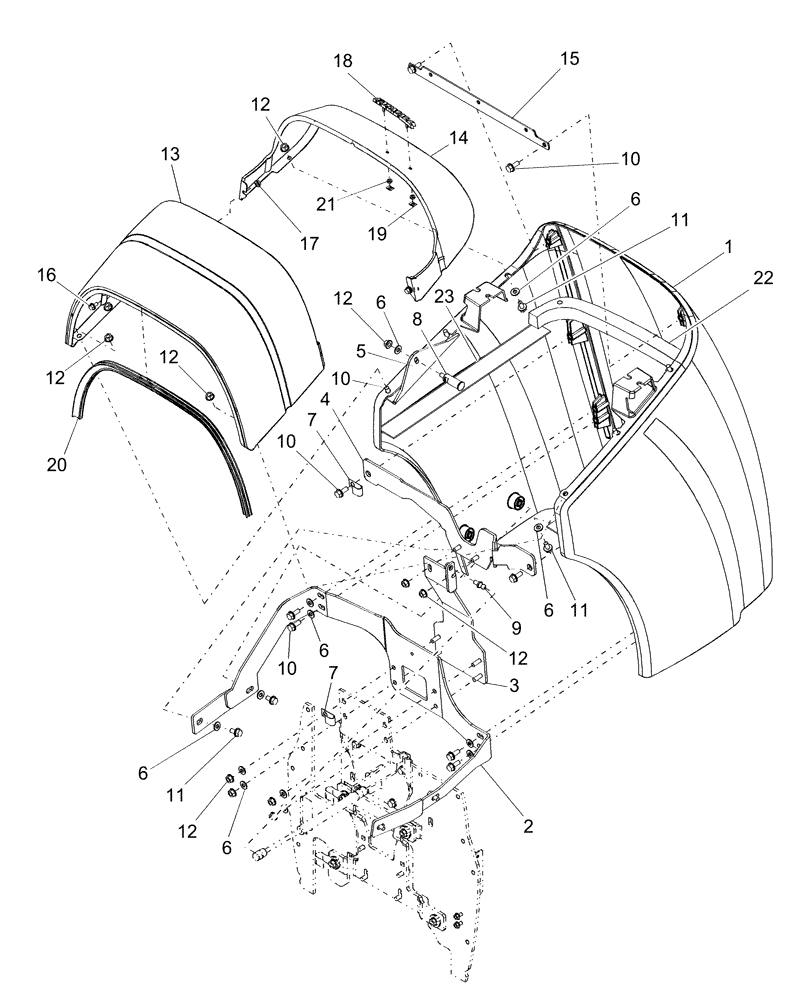

Схема запчастей Case IH DX31 - (08.02) - HOOD (08) - SHEET METAL
10
10
12
11
21
17
12
6
5
18
6
11
22
12
11
16
10
4
6
19
10
12
7
8
14
13
7
3
6
2
15
12
6
9
12
6
23
1
20

Артикул

Название

Примечание

Количество

1

87366260

HOOD

Includes: Ref. 22 & 23. Supersedes to Ref. 1 - 87578696 Hood, Ref. 22 87366263 Seal, Ref. 23 86405214 Seal

1шт.

1

87578696

HOOD

1шт.

2

87366301

BRACKET

Rear Hinge Support

1шт.

3

87314050

SUPPORT

Hinge

1шт.

4

87306461

STRAP

Forward Hinge

1шт.

5

87341304

BRACKET

Bracket, Striker

1шт.

6

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

17шт.

7

134579

WIRE CLAMP,J

2шт.

8

87344485

STRIKER

M8

1шт.

9

E4NN94201N19BA

BALL STUD

BALL PIN Stud

1шт.

10

9804258

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

11шт.

11

86511841

BOLT,Flng, M8 x 1.25 x 16mm, Full Thd, Cl 8.8

8шт.

12

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

14шт.

13

87301097

GRILLE

GRILLE, LOWER

1шт.

14

86405240

GRILLE

Front Top

1шт.

15

86404644

BRACKET

Grille Mount

1шт.

16

86050272

BOLT,M6 x 1 x 18.6mm OAL, Cl 8.8, Full Thd

2шт.

17

9804276

FLANGE NUT,Hex, M6 x 1, Cl 8

2шт.

18

86405242

EMBLEM CASE/IH

FARMALL

1шт.

19

87037458

PUSH-ON NUT,5/32"

Spring

2шт.

20

87300624

MOLDING

Quick Edge

1шт.

21

87301264

SPACER, RING

Rubber

2шт.

22

87366263

SEAL

Seal, Hood Center

1шт.

Выбрано товаров: 23
