Запчасти Case IH DX29 (07.03) - CONTROL VALVE, QUADRANT & LINKAGE L/DRAFT CONTROL (07) - HYDRAULIC SYSTEM

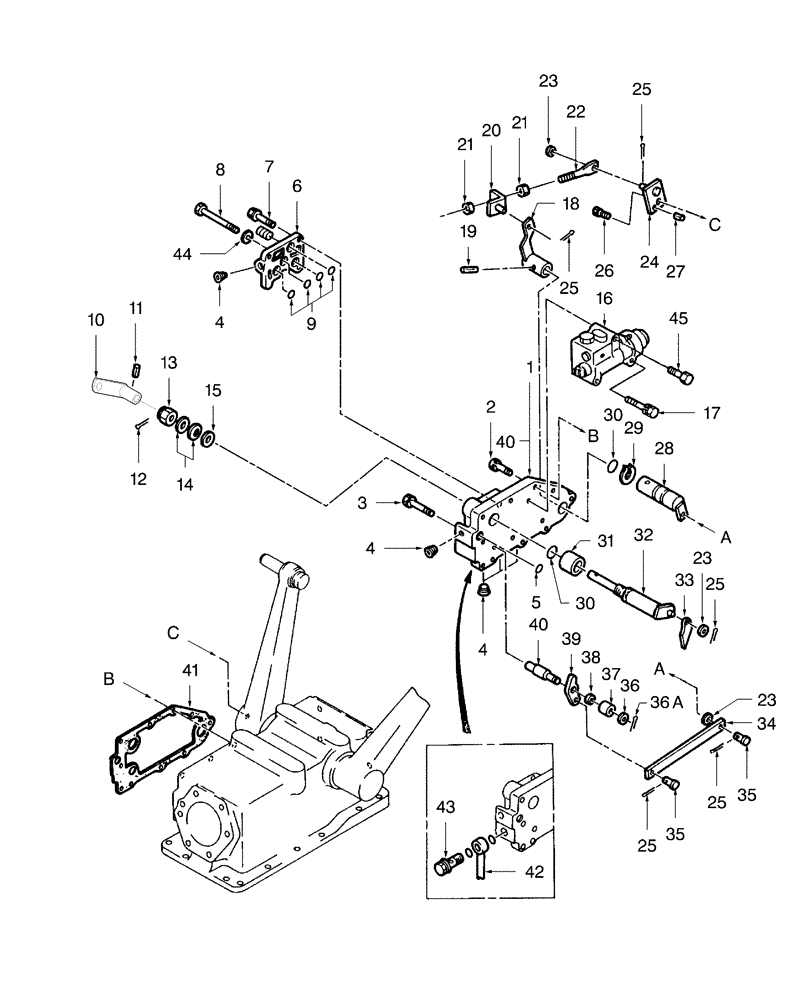

Схема запчастей Case IH DX29 - (07.03) - CONTROL VALVE, QUADRANT & LINKAGE L/DRAFT CONTROL (07) - HYDRAULIC SYSTEM
16
44
39
21
41
23
26
34
18
13
25
37
31
33
28
2
30
19
4
25
4
11
35
23
8
14
15
25
40
45
12
5
6
35
43
25
22
40
36a
24
23
25
32
42
10
27
9
29
17
3
7
4
20
36
30
21
38
1

Артикул

Название

Примечание

Количество

1

SBA344060371

COVER

Valve

1шт.

2

SBA011510835

BOLT

7шт.

3

SBA011510855

BOLT

1шт.

4

SBA064400020

PLUG

PT, 1/4"

4шт.

5

SBA052110120

O-RING

P121B

1шт.

6

SBA344881130

COVER

Valve

1шт.

7

SBA011510825

CAPTIVE WASHER SCREW,Hex, M8 x 25, G5

3шт.

8

SBA011510885

BOLT

1шт.

9

SBA052110160

O-RING

4шт.

10

SBA340105860

LEVER

Control

1шт.

11

130045

PIN,5mm OD x 26mm L, Slotted

1шт.

12

PL

PROCURE LOCALLY

Pin, Split

1шт.

13

SBA022200016

SLOTTED NUT

Castle

1шт.

14

SBA399340070

WASHER

2шт.

15

SBA026100016

WASHER

1шт.

16

SBA340016350

VALVE

HPL Control, Refer to 07.08 For Breakdown

1шт.

17

SBA011510860

CAPTIVE WASHER SCREW,Hex, M8 x 60, G5

2шт.

18

SBA340105850

LEVER

Control

1шт.

19

SBA030309010

ROLL PIN,M5 x 40

1шт.

20

SBA340300090

STOP

Lever

1шт.

21

9706690

NUT,M8 x 1.25, Cl 8

2шт.

22

SBA344211130

ROD

1шт.

23

9824259

WASHER,6.4mm ID x 12mm OD x 1.6mm Thk

4шт.

24

SBA344200600

ROD

1шт.

25

SBA030102016

COTTER PIN

5шт.

26

SBA011510816

BOLT

M8 x 16

3шт.

27

412663

LOCK PIN,M5 x 10, Slotted

1шт.

28

SBA340200430

SHAFT

Control

1шт.

29

370002

CIRCLIP,M25, External

CS25

1шт.

30

SBA052100210

O-RING

P21

2шт.

31

SBA399233280

BUSHING

1шт.

32

SBA340200820

SHAFT

Control

1шт.

33

SBA344660020

CAM

1шт.

34

SBA344220420

PLATE

1шт.

35

SBA399611110

PIN

2шт.

36

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

1шт.

36a

SBA030103220

COTTER PIN

1шт.

37

SBA399233160

COLLAR

1шт.

38

SBA399340160

WASHER

1шт.

39

SBA344660040

CAM

B

1шт.

40

SBA340210840

SHAFT

1шт.

41

SBA344990260

GASKET

1шт.

42

SBA340706603

HYD TUBE

Oil

1шт.

43

SBA398480250

BANJO BOLT,1/2"

PF

1шт.

44

SBA064409005

PLUG,3/8"-18 NPTF

1шт.

45

SBA011510870

BOLT,M8 x 70mm

1шт.

Выбрано товаров: 46
