(07.02.01) - MID-MOUNT HYDRAULIC CONTROL VALVE

Запчасти Case IH DX25E (07.02.01) - MID-MOUNT HYDRAULIC CONTROL VALVE (07) - HYDRAULIC SYSTEM

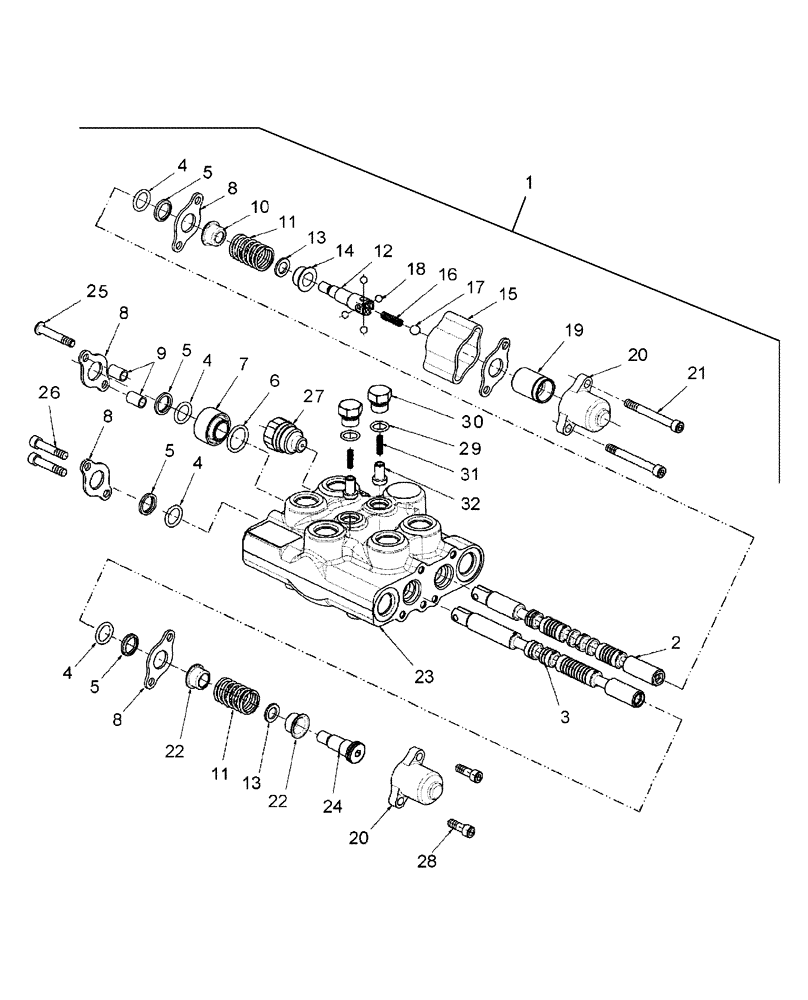

Схема запчастей Case IH DX25E - (07.02.01) - MID-MOUNT HYDRAULIC CONTROL VALVE (07) - HYDRAULIC SYSTEM
4
15
4
12
5
9
16
17
14
11
25
22
13
28
5
4
29
24
1
11
20
23
30
5
22
8
6
8
20
31
3
21
27
10
8
5
8
19
2
7
13
26
4
32
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87027585

CONTROL VALVE

Loader, Includes: Joystick Control

1шт.

2

87038949

SPOOL

Detent

1шт.

3

NSS

NOT SOLD SEPARAT

Spool, Bucket

1шт.

4

87019271

O-RING

4шт.

5

87019278

WIPER SEAL

Wiper

4шт.

6

87018550

O-RING

1шт.

7

87018511

SPACER

Cap

1шт.

8

87019272

SEAL

Plate

5шт.

9

87019273

SPACER,7.09mm ID x 9.53mm OD x 14.38mm L

2шт.

10

NSS

NOT SOLD SEPARAT

Spring, Seat

1шт.

11

87019274

SPRING

1шт.

12

NSS

NOT SOLD SEPARAT

Poppet

1шт.

13

NSS

NOT SOLD SEPARAT

Washer

2шт.

14

NSS

NOT SOLD SEPARAT

Spring,Seat

1шт.

15

87018509

SPACER

1шт.

16

87019279

SPRING

1шт.

17

87018492

BALL

1шт.

18

87018491

BALL

4шт.

19

87018541

SLEEVE VALVE

Detent

1шт.

20

87019275

CAP

Spool

2шт.

21

87018499

HEX SOC SCREW,1/4" - 20 x 2-1/4"

2шт.

22

NSS

NOT SOLD SEPARAT

Spring, Seat

2шт.

23

NSS

NOT SOLD SEPARAT

Body, Valve

1шт.

24

NSS

NOT SOLD SEPARAT

Screw, Spool

1шт.

25

87018489

SCREW,1/4" - 20 x 1 1/2"

2шт.

26

NSS

NOT SOLD SEPARAT

Screw

2шт.

27

87018551

PLUG

1шт.

28

87018495

HEX SOC SCREW,1/4" - 20 x 0.75"

Cap, Socket Hd., 1/4"-20 x 3/4"

2шт.

29

87018553

O-RING

2шт.

30

87018552

PLUG

2шт.

31

87018554

SPRING

2шт.

32

87018555

PLUNGER

2шт.
