(08.01) - FENDER

Запчасти Case IH DX24E (08.01) - FENDER (08) - SHEET METAL

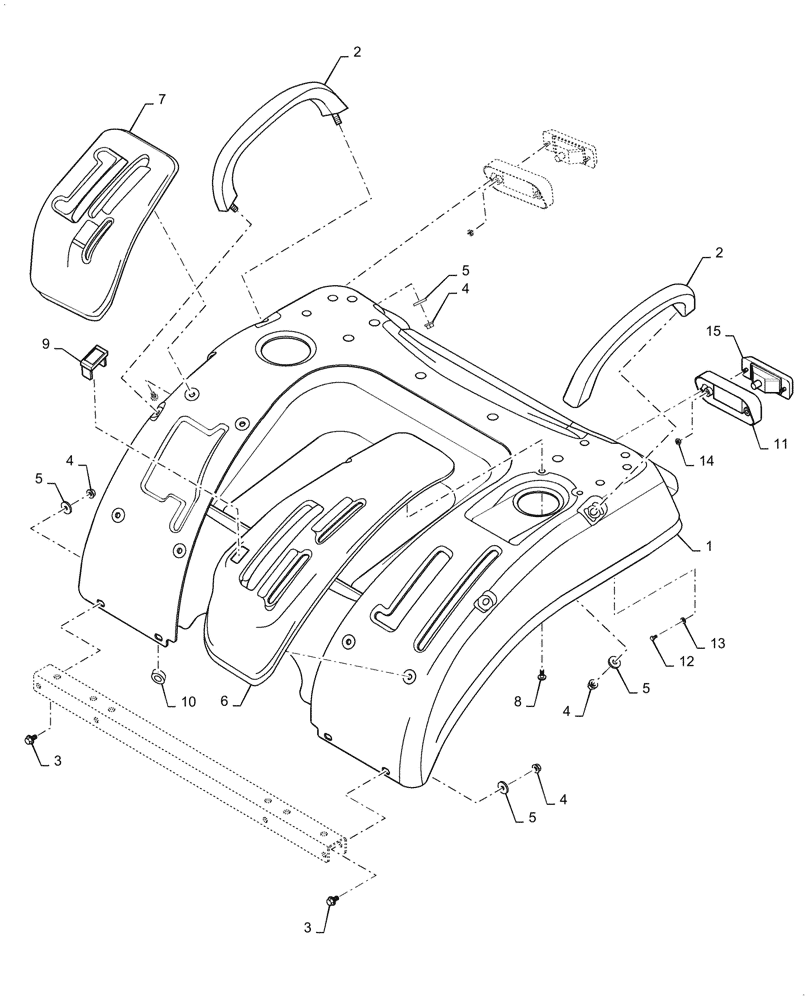

Схема запчастей Case IH DX24E - (08.01) - FENDER (08) - SHEET METAL
5
9
13
14
2
5
1
12
15
4
4
8
2
11
3
5
5
10
4
3
4
7
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

SBA355112130

FENDER

1шт.

2

SBA398181950

GRIP

2шт.

3

SBA010800820

BOLT

M8 x 20

4шт.

4

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

8шт.

5

SBA026109017

WASHER

M8

8шт.

6

SBA324611071

GUIDE

Guide L

1шт.

7

SBA324611081

LEVER

Guide R

1шт.

8

SBA015609014

SCREW

M6 x 12

8шт.

9

86539709

PLUG

1шт.

10

SBA399112851

CLAMP

1шт.

11

SBA385170030

HOUSING

2шт.

12

SBA015600408

SCREW

2шт.

13

SBA026100004

WASHER

2шт.

14

SBA020100004

NUT

2шт.

15

SBA385102150

TAIL LAMP

Assy, Incl 11-14

2шт.
