(03.11.01) - CONTROL LEVERS, RH

Запчасти Case IH DX24E (03.11.01) - CONTROL LEVERS, RH (03) - TRANSMISSION

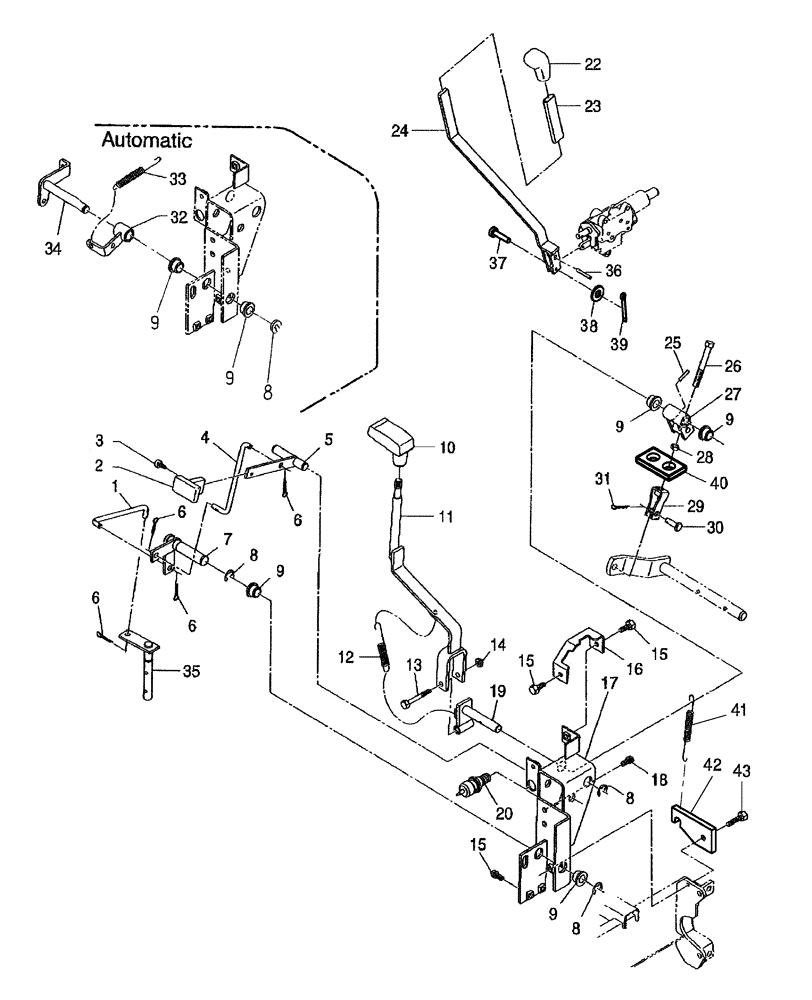

Схема запчастей Case IH DX24E - (03.11.01) - CONTROL LEVERS, RH (03) - TRANSMISSION
18
43
11
36
33
8
2
9
6
30
9
22
10
9
6
9
15
5
6
8
24
26
9
40
4
1
20
14
28
41
42
38
39
7
3
25
15
8
34
31
12
27
17
6
37
35
13
23
19
15
29
8
9
16
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

SBA358511400

ADJUSTMENT ROD

1шт.

2

SBA398180960

GRIP

FWD

1шт.

3

SBA015140512

SCREW

M15 x 12

1шт.

4

SBA358511390

ADJUSTMENT ROD

1шт.

5

SBA324107771

LEVER

Change, FWD

1шт.

6

SBA030102020

COTTER PIN

3шт.

7

SBA324203130

ARM

Shift

1шт.

8

SBA036800012

SNAP RING

3шт.

9

SBA398511310

DRIVE BUSHING

4шт.

9

SBA398511320

BUSHING

4шт.

USED ON & ABOVE PIN HDG100003 DX18E & HDG200005 DX24E

1шт.

10

SBA398181760

HANDLE GRIP

PTO Clutch

1шт.

11

SBA324107760

CONTROL LEVER

PTO Clutch

1шт.

Uses (1) Tube Ref. 23 SBA068109053

1шт.

12

SBA398214590

SPRING

1шт.

13

SBA010310860

BOLT

1шт.

14

SBA022300008

NUT,M8

1шт.

15

SBA010800816

BOLT

M8 x 16

4шт.

16

SBA324181321

BRACKET

Guide

1шт.

17

SBA324021280

BRACKET

Lever

1шт.

18

SBA011510825

CAPTIVE WASHER SCREW,Hex, M8 x 25, G5

2шт.

19

SBA324203100

ARM

Shift

1шт.

20

SBA385200891

SWITCH

HST, PTO Safety

1шт.

22

87301032

KNOB

HPL

1шт.

23

SBA068109053

TUBE

2шт.

24

SBA340107020

CONTROL LEVER

HPL

1шт.

25

SBA030300625

PIN

Spring, 6 x 25

1шт.

26

SBA013101080

BOLT

1шт.

27

SBA324203120

ARM

Shift

1шт.

28

825-11410

NUT,M10 x 1.25, Cl 8

1шт.

29

SBA358550010

CLEVIS

1шт.

30

SBA031311020

PIN

1шт.

31

SBA030103225

COTTER PIN,M3 x 25 L

1шт.

32

SBA324107750

CONTROL LEVER

1шт.

33

SBA398214450

SPRING

1шт.

34

SBA324203110

ARM

Shift

1шт.

35

SBA324203000

ARM

Shift

1шт.

36

SBA030300532

LOCK PIN

1шт.

37

SBA031319032

PIN

1шт.

38

SBA026100005

WASHER

1шт.

39

PL

PROCURE LOCALLY

Pin, Split

1шт.

40

SBA358380660

HOLDER

Holder, Spring

1шт.

41

SBA598212080

SPRING

Spring

1шт.

42

SBA358380670

HOLDER

Holder, Spring

1шт.

43

SBA011510830

BOLT

M8 x 30

1шт.
