(02.03) - AIR CLEANER & MUFFLER

Запчасти Case IH DX24E (02.03) - AIR CLEANER & MUFFLER (02) - ENGINE EQUIPMENT

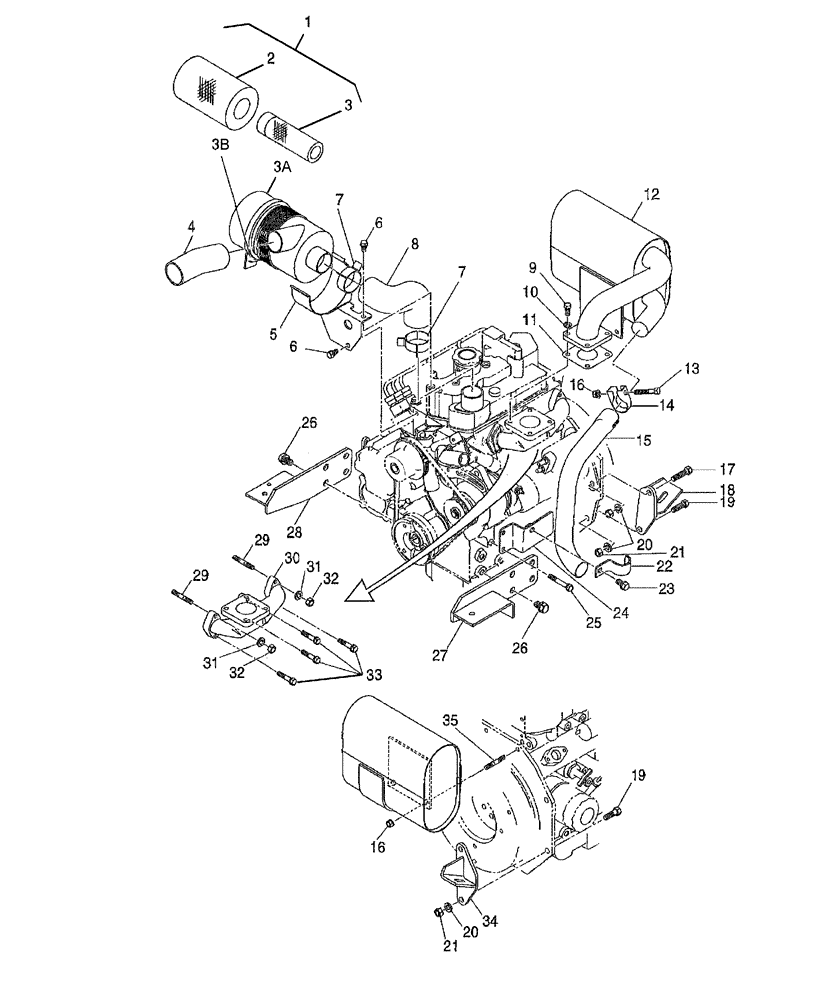

Схема запчастей Case IH DX24E - (02.03) - AIR CLEANER & MUFFLER (02) - ENGINE EQUIPMENT
15
19
26
24
22
16
31
31
3a
18
28
25
21
14
29
33
30
4
7
12
32
5
9
23
20
19
20
10
3
11
6
13
17
16
1
21
35
3b
7
8
27
6
32
2
26
34
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

SBA314500820

AIR CLEANER

Includes: Ref. 2-3B

1шт.

2

SBA314531174

AIR FILTER

Outer

1шт.

3

SBA314531175

AIR FILTER

Inner

1шт.

3a

SBA314531170

CAP ASSY.

1шт.

3b

SBA314531173

CONTROL VALVE

1шт.

4

SBA314541601

HOSE

Air Cleaner

1шт.

5

SBA314601630

SUPPORT

1шт.

6

SBA011510816

BOLT

M8 x 16

2шт.

7

SBA398756270

CLAMP

2шт.

7

SBA067100056

CLAMP

2шт.

USED ON & ABOVE PIN HDG100129 DX18E & HDG200129 DX24E

1шт.

8

SBA314541590

HOSE

Air Cleaner

1шт.

9

SBA010109337

BOLT

4шт.

10

SBA027100008

WASHER

M8

4шт.

11

SBA314990013

GASKET

1шт.

12

SBA314102520

MUFFLER

1шт.

13

SBA010310850

BOLT

1шт.

14

SBA408330060

CLAMP

1шт.

15

SBA314110471

MUFFLER

1шт.

16

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

3шт.

17

SBA010311040

BOLT

M10 x 40

1шт.

18

SBA310600830

SUPPORT

Engine

1шт.

19

SBA010311030

BOLT

M10 x 30

3шт.

20

892-11010

LOCK WASHER,M10

4шт.

21

825-11410

NUT,M10 x 1.25, Cl 8

4шт.

22

SBA399112120

CLAMP

1шт.

23

SBA010800816

BOLT

M8 x 16

1шт.

24

SBA314400580

SUPPORT

Muffler

1шт.

25

SBA011510855

BOLT

M8 x 55

2шт.

26

SBA011611220

BOLT

M12 x 20

8шт.

27

SBA310600790

SUPPORT

Engine

1шт.

28

SBA310600810

SUPPORT

Engine

1шт.

29

SBA012110625

STUD,M6 x 25

2шт.

30

SBA135616342

MANIFOLD

1шт.

31

SBA027100006

WASHER

Spring R

2шт.

32

9804276

FLANGE NUT,Hex, M6 x 1, Cl 8

2шт.

33

SBA011310625

CAPTIVE WASHER SCREW,Hex, M6 x 25, Cl 8.8

4шт.

34

SBA310600850

SUPPORT

Engine

1шт.

35

SBA012110820

STUD

2шт.
