(10.03) - STEPS & FLOOR MATS

Запчасти Case IH DX24 (10.03) - STEPS & FLOOR MATS (10) - OPERATORS PLATFORM/CAB

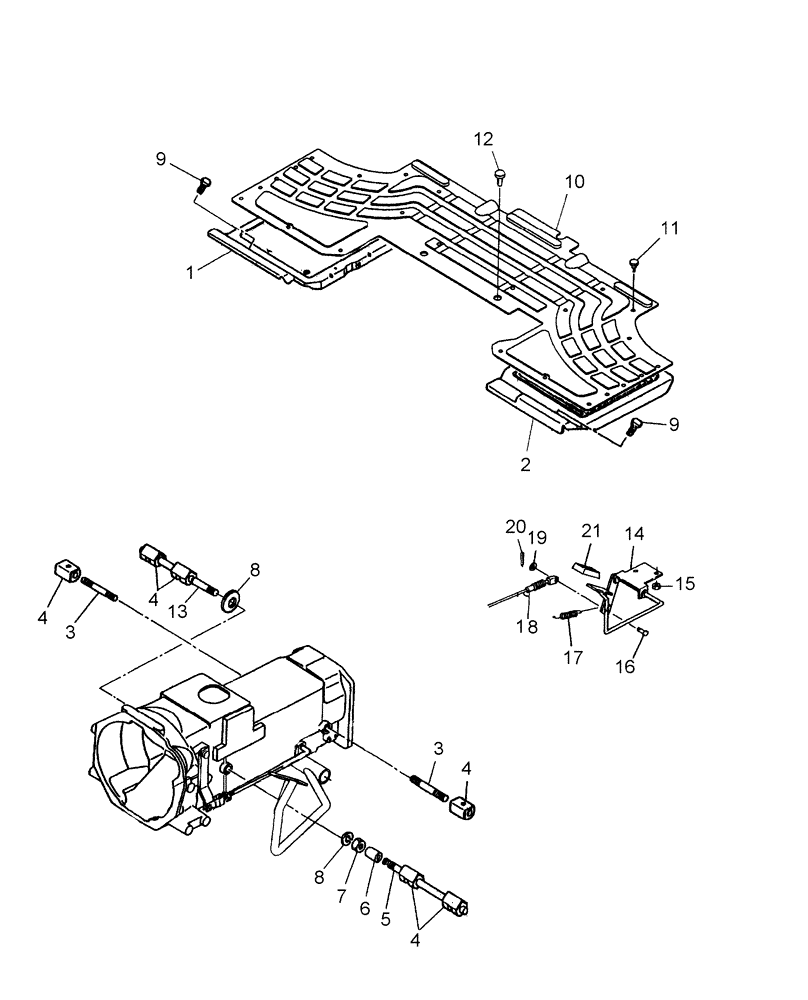

Схема запчастей Case IH DX24 - (10.03) - STEPS & FLOOR MATS (10) - OPERATORS PLATFORM/CAB
3
21
4
5
1
2
8
17
14
4
4
4
19
15
11
16
18
3
12
9
13
9
7
10
8
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

SBA355604871

STEP

R

1шт.

2

SBA355604850

STEP

L

1шт.

3

SBA012111680

BOLT

Stud

2шт.

4

SBA398110620

RUBBER BUSHING

6шт.

5

SBA012109199

BOLT

Stud

1шт.

6

SBA398115450

RUBBER BUSHING

1шт.

7

825-1416

NUT,M16, Cl 8

1шт.

8

86729275

LOCK WASHER,5/8 0.634 CST ZND

1шт.

9

SBA010800812

BOLT

6шт.

10

SBA398121141

MAT

1шт.

9 x 3

1шт.

10

SBA398120062

MAT

1шт.

HST

1шт.

11

SBA398340350

CLIP

22шт.

12

SBA398340490

CLIP

2шт.

USED BELOW PIN CF00001 DX21, CG00001 DX24

1шт.

13

SBA012109246

STUD

Stud

1шт.

14

SBA312600520

PEDAL

Accelerator

1шт.

9 x 3

1шт.

15

SBA021500008

NUT,M8

2шт.

9 x 3

1шт.

16

SBA031310620

PIN

1шт.

9 x 3

1шт.

17

SBA398211830

SPRING

1шт.

9 x 3

1шт.

18

SBA312070170

WIRE HARNESS

1шт.

9 x 3

1шт.

19

9824259

WASHER,6.4mm ID x 12mm OD x 1.6mm Thk

1шт.

9 x 3

1шт.

20

SBA030102025

COTTER PIN

1шт.

9 x 3

1шт.

21

SBA398119901

RUBBER PEDAL PAD

Replaced by SBA398119902 Rubber Pedal & SBA398122990 Rubber

1шт.

9 x 3

1шт.

21

SBA398119902

RUBBER PEDAL PAD

Rubber, Pedal

1шт.

21a

SBA398122990

RUBBER PAD

Rubber

1шт.

Fits Between Ref. 14 & 21

1шт.

Not Illustrated

1шт.
