(08.01) - FENDERS & RELATED PARTS

Запчасти Case IH DX24 (08.01) - FENDERS & RELATED PARTS (08) - SHEET METAL

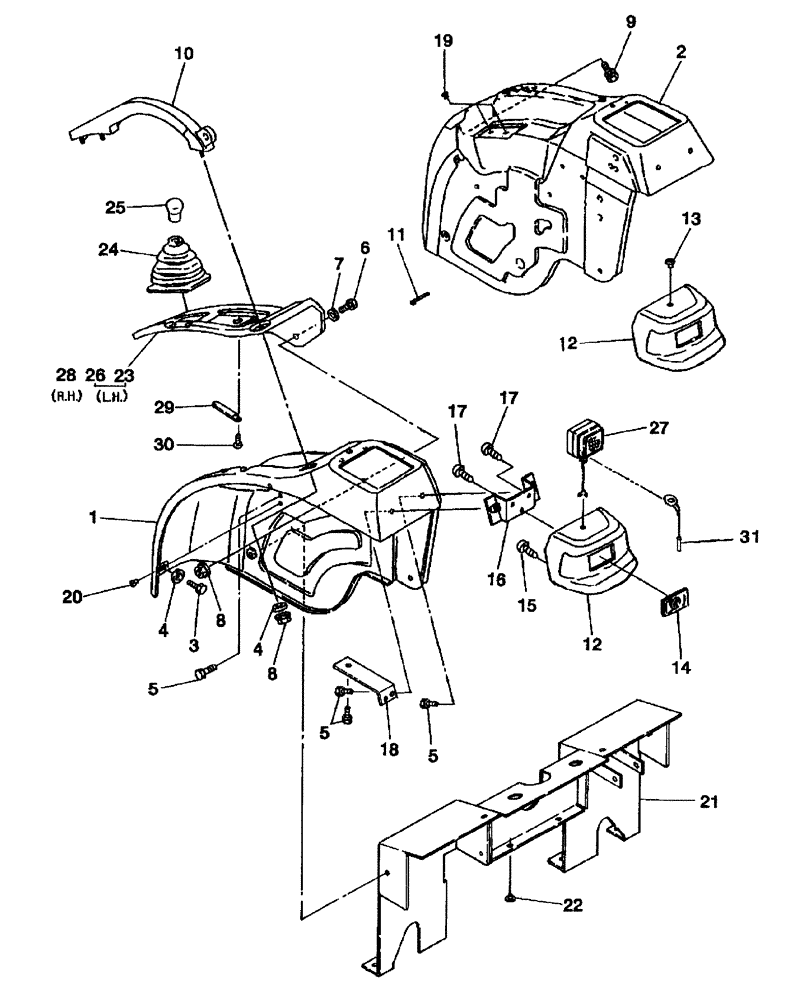

Схема запчастей Case IH DX24 - (08.01) - FENDERS & RELATED PARTS (08) - SHEET METAL
8
26
15
11
17
4
28
30
24
7
9
4
5
14
6
31
29
16
17
10
5
12
27
21
19
2
18
1
25
8
3
12
23
5
20
13
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

SBA355105820

FENDER

L.H.

1шт.

2

SBA355105830

FENDER

R.H.

1шт.

3

SBA010800816

BOLT

M8 x 16

2шт.

4

SBA026109017

WASHER

6шт.

5

SBA010800812

BOLT

M8 x 12

14шт.

6

SBA010109355

BOLT

2шт.

7

SBA398211210

WASHER

Spring

2шт.

8

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

6шт.

9

SBA010800610

SCREW

Bolt, M6 x 10

2шт.

10

SBA398181650

HANDLE GRIP

Light Grey

2шт.

10

SBA398182040

HANDLE GRIP

Wheat

2шт.

Used On & ASN or PIN # HDG300004 DX21 & HDG400008 DX24

1шт.

11

SBA398756100

BAND

2шт.

12

SBA385960890

COVER

Fender

2шт.

13

SBA398460430

PLUG

Blank

1шт.

14

SBA385150200

LAMP REFLECTOR

2шт.

15

SBA011150610

BOLT

M6

2шт.

16

SBA385952600

BRACKET

2шт.

17

SBA015600510

SCREW

6шт.

18

SBA355171750

PLATE

Set

2шт.

19

SBA398460210

PLUG

Blank

5шт.

20

SBA398460370

PLUG

Blank

4шт.

21

SBA355252441

FLOOR

Front

1шт.

22

SBA398110110

BUMPER

Rubber

2шт.

23

SBA324611090

GUIDE

Lever L.H., 9 x 3

1шт.

24

SBA398118090

BOOT

Boots, 9 x 3

1шт.

25

SBA398182010

HANDLE GRIP

9 x 3

1шт.

26

SBA324611100

GUIDE

L.H. Lever, HST

1шт.

27

SBA385102070

TAIL LAMP

ASSY.

2шт.

28

SBA340260880

LEVER

Guide, R.H.

1шт.

29

SBA399111960

CLAMP

1шт.

30

SBA015600610

SCREW

1шт.

31

SBA385611730

WIRE HARNESS

Earth

2шт.
