(07.08) - JOYSTICK CONTROLS

Запчасти Case IH DX24 (07.08) - JOYSTICK CONTROLS (07) - HYDRAULIC SYSTEM

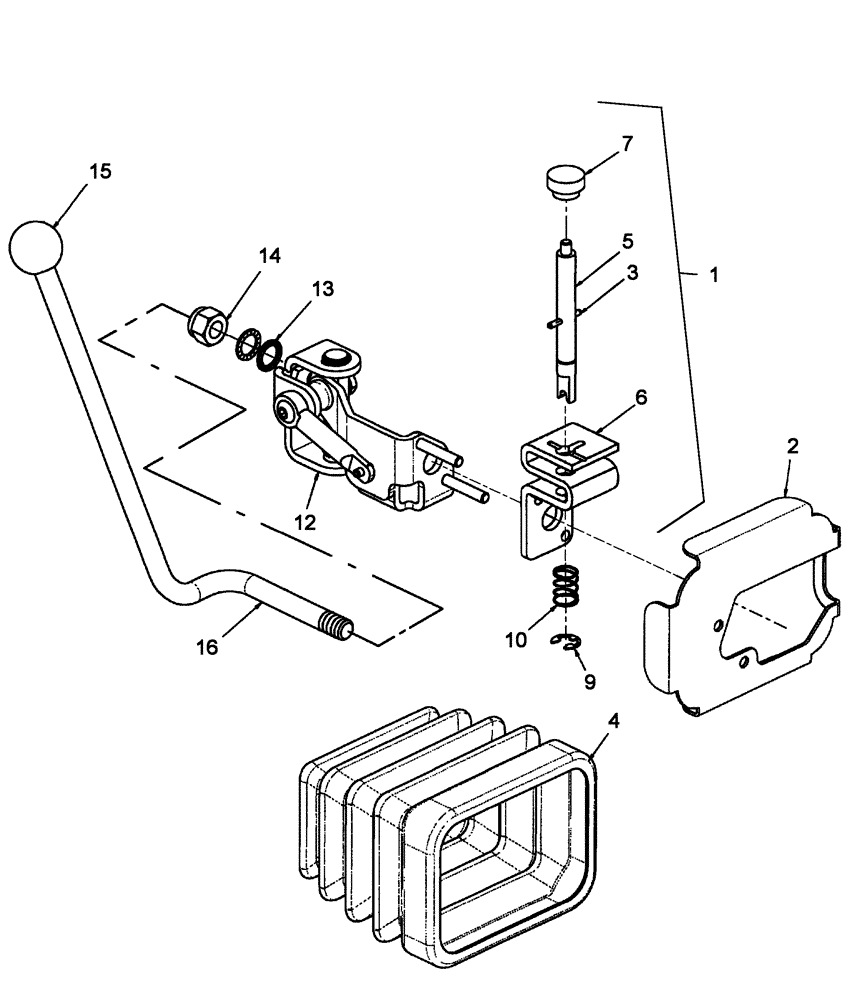

Схема запчастей Case IH DX24 - (07.08) - JOYSTICK CONTROLS (07) - HYDRAULIC SYSTEM
3
9
6
15
16
4
5
14
13
2
7
10
12
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87024662

LOCKING DEVICE

Includes: Ref. 3, 5 thru 11

1шт.

2

87018527

PLATE

Boot

1шт.

3

9511931

ROLL PIN

M3 x 26

1шт.

4

87018526

BOOT

1шт.

5

87024662

LOCKING DEVICE

Pin

1шт.

6

NSS

NOT SOLD SEPARAT

Bracket, Locking

1шт.

7

87018520

KNOB

1шт.

8

87018522

CIRCLIP

1шт.

Not Illustrated

1шт.

9

87018521

CIRCLIP

1шт.

10

87018523

SPRING

1шт.

11

87018513

PIN

Locking

1шт.

Not Illustrated

1шт.

12

87018534

JOYSTICK

1шт.

13

87018512

LOCK WASHER

2шт.

14

87018514

JAM NUT

Locking

1шт.

15

87018533

KNOB

1шт.

16

87018517

HANDLE

1шт.
