(10.02) - SEAT BRACKET

Запчасти Case IH DX23 (10.02) - SEAT BRACKET (10) - OPERATORS PLATFORM/CAB

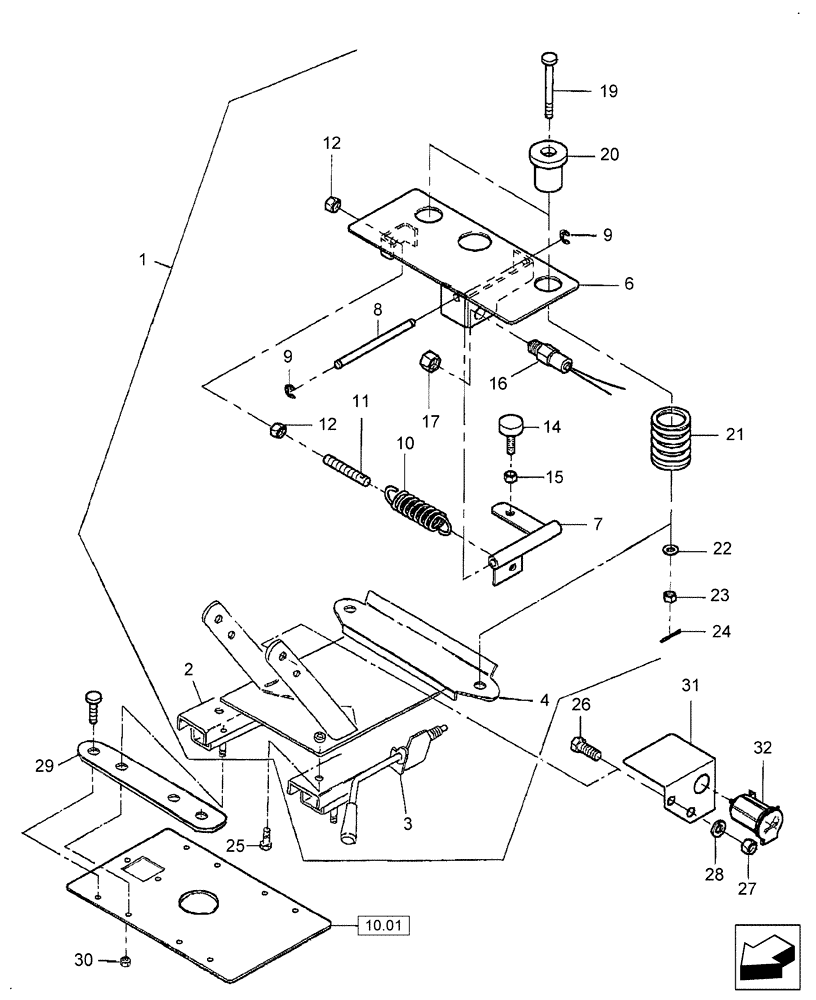

Схема запчастей Case IH DX23 - (10.02) - SEAT BRACKET (10) - OPERATORS PLATFORM/CAB
32
7
2
3
8
20
28
17
30
26
25
10
23
16
10.01
15
29
14
6
12
27
19
22
12
11
24
1
4
21
9
9
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

SBA355080531

BRACKET

Seat Includes: Ref. 2 thru 25

1шт.

2

SBA355740275

BAR

Slide Rail Assy., L

1шт.

3

SBA355740276

BAR

Slide Rail Assy., R

1шт.

4

SBA355740277

PLATE

Base

1шт.

6

SBA355761830

BRACKET

1шт.

7

SBA385952990

BRACKET

1шт.

8

SBA399612090

PIN

M8 x 107

1шт.

9

SBA036800008

SNAP RING

2шт.

10

SBA398215790

SPRING

1шт.

11

SBA010109580

BOLT

1шт.

12

100016

NUT,M10 x 1.5, Cl 8

2шт.

14

SBA398121411

SPECIAL BOLT

Rubber

1шт.

15

9706690

NUT,M8 x 1.25, Cl 8

1шт.

16

SBA385201260

SWITCH

1шт.

17

SBA020600014

NUT

M14

1шт.

19

SBA355740181

PIN

2шт.

20

SBA355740185

RUBBER BUSHING

2шт.

21

SBA355740184

SPRING

2шт.

22

86511315

WASHER,8.4mm ID x 16mm OD x 1.8mm Thk

2шт.

23

9706690

NUT,M8 x 1.25, Cl 8

2шт.

24

SBA030102016

COTTER PIN

2шт.

25

SBA011510816

BOLT

M8 x 16

4шт.

26

SBA010311022

BOLT

1шт.

27

825-11410

NUT,M10 x 1.25, Cl 8

4шт.

28

SBA027100010

WASHER

M10

4шт.

29

SBA399569300

PLATE

2шт.

30

9706690

NUT,M8 x 1.25, Cl 8

4шт.

31

SBA385972740

BRACKET

1шт.

32

SBA385750390

POWER SOCKET

1шт.
