Запчасти Case IH DX23 (09.01) - THREE POINT LINKAGE (09) - IMPLEMENT LIFT

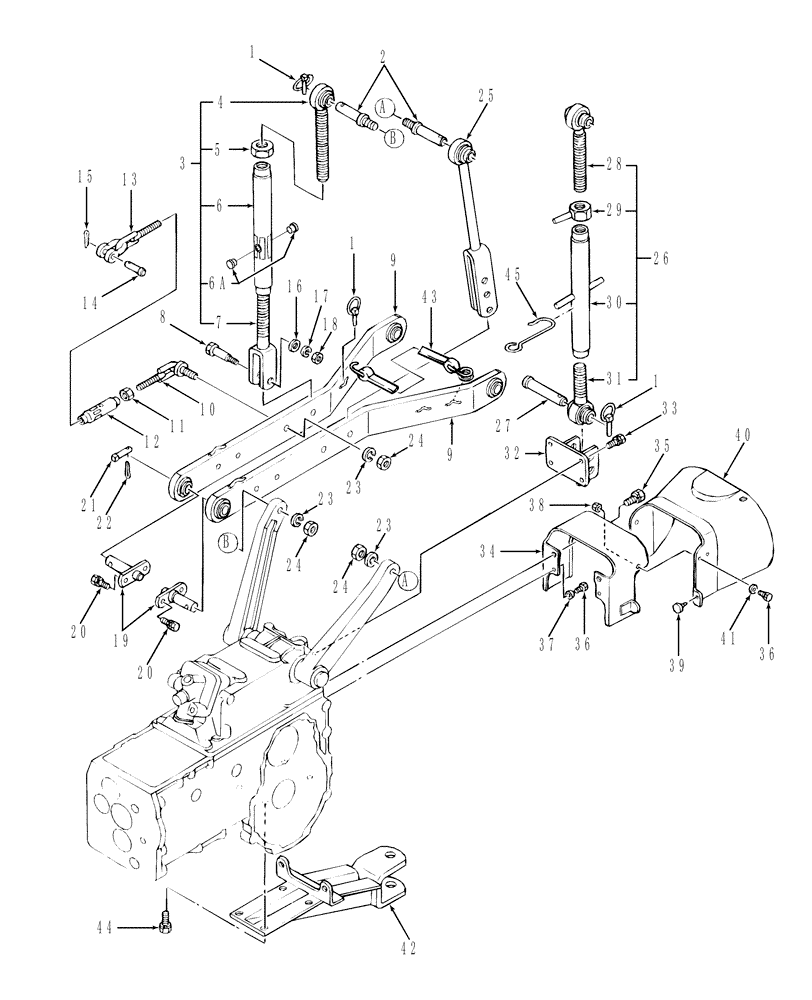

Схема запчастей Case IH DX23 - (09.01) - THREE POINT LINKAGE (09) - IMPLEMENT LIFT
6a
28
41
29
34
16
9
11
24
b
1
40
36
42
31
35
36
b
32
10
4
21
8
1
24
43
14
24
a
17
27
39
30
1
33
3
a
23
19
22
13
15
20
26
38
45
23
20
9
18
44
23
2
37
6
25
7
5
12

Артикул

Название

Примечание

Количество

1

SBA370900030

PIN

3шт.

2

SBA344140121

PIN

2шт.

3

SBA370011631

ROD

ROD ASSY., Lift, RH

1шт.

4

SBA370202640

ROD

Lift, Upper RH

1шт.

5

SBA021000022

NUT

Lock, M22

1шт.

6

SBA370400630

TURNBUCKLE

1шт.

6a

SBA398460210

PLUG

2шт.

7

SBA370202660

ROD

Lift, Lower RH

1шт.

8

SBA370910990

PIN

2шт.

9

SBA370101700

LOWER LINK

2шт.

10

SBA370500490

STABILIZER

2шт.

11

86508817

NUT,M14, Cl 8

Hex, M14

2шт.

12

SBA399160270

BUCKLE,M14

2шт.

13

SBA370500500

STABILIZER

2шт.

14

SBA370910210

PIN

2шт.

15

PL

PROCURE LOCALLY

Pin

2шт.

16

378245

WASHER,13mm ID x 28.5mm OD x 2.7mm Thk

2шт.

17

412123

LOCK WASHER,13.1mm ID x 21.1mm OD x 2.55mm Thk

2шт.

18

9706685

NUT,M12 x 1.75, Cl 8

2шт.

19

SBA370901100

PIN

2шт.

20

SBA011511025

CAPTIVE WASHER SCREW,Hex, M10 x 25, G5

4шт.

21

SBA370910060

PIN

2шт.

22

SBA030103025

COTTER PIN

2шт.

23

86729275

LOCK WASHER,5/8 0.634 CST ZND

4шт.

24

10790521

NUT,M16 x 1.5, Cl 10

4шт.

25

SBA370202610

ROD

LH

1шт.

26

SBA370011610

ROD

Top Link

1шт.

27

SBA370911000

PIN

1шт.

28

SBA370202520

LIFTING ROD

End, RH

1шт.

29

SBA399350070

NUT

Lock

1шт.

30

SBA370400600

TURNBUCKLE

1шт.

31

SBA370202510

LIFTING ROD

End, LH

1шт.

32

SBA370301260

BRACKET

Top Link

1шт.

33

SBA011511025

CAPTIVE WASHER SCREW,Hex, M10 x 25, G5

4шт.

34

SBA378107110

GUARD

1шт.

35

SBA011511225

BOLT

M12 x 25

2шт.

36

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

37

E630153S71

LOCK WASHER,M8

Spring

2шт.

38

9706690

NUT,M8 x 1.25, Cl 8

2шт.

39

SBA398110110

BUMPER

Rubber

2шт.

40

SBA378107160

GUARD

PTO

1шт.

41

86511315

WASHER,8.4mm ID x 16mm OD x 1.8mm Thk

2шт.

42

SBA370651860

HITCH

Drawbar, Fixed Type

1шт.

43

SBA370930371

STRAP

Hook

1шт.

44

SBA011511230

BOLT,M12 x 30

6шт.

45

SBA398213180

SPRING

Hook

1шт.

86402517

KIT

Rear Counterweight, Mounts on 3-Point Hitch & Will Accept Up To (7) Front End Weights

1шт.

Выбрано товаров: 47
