(07.08.02) - MID-MOUNT HYDRAULIC CONTROL VALVE

Запчасти Case IH DX23 (07.08.02) - MID-MOUNT HYDRAULIC CONTROL VALVE (07) - HYDRAULIC SYSTEM

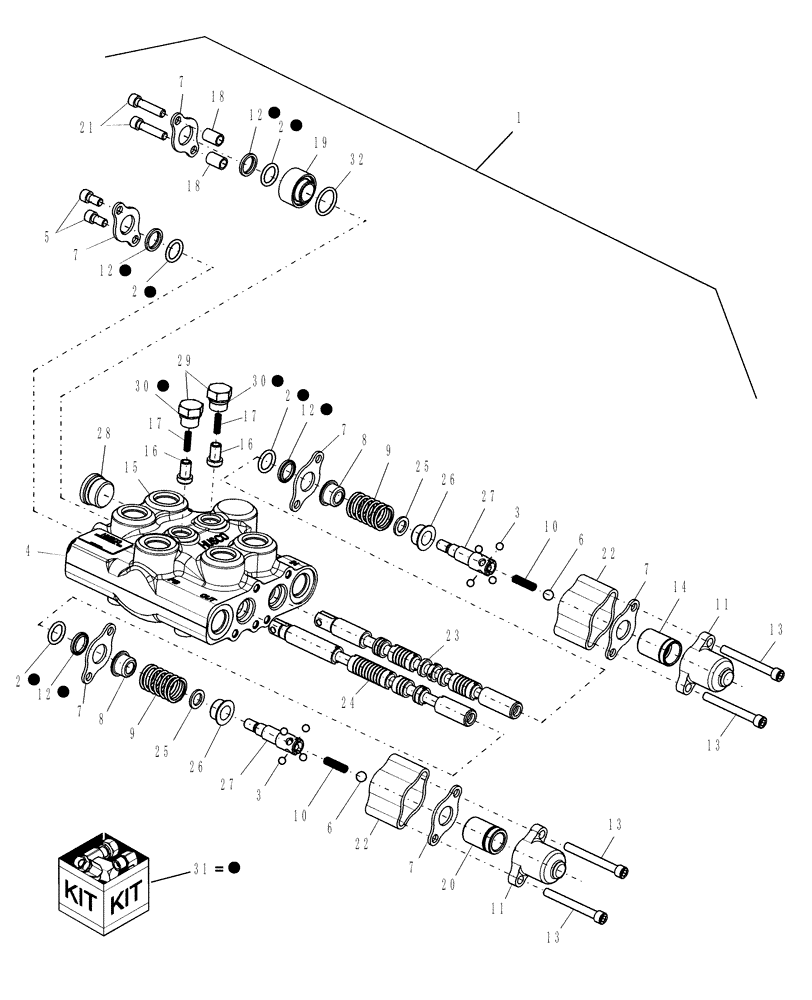

Схема запчастей Case IH DX23 - (07.08.02) - MID-MOUNT HYDRAULIC CONTROL VALVE (07) - HYDRAULIC SYSTEM
24
26
25
32
3
28
7
2
29
11
12
31
6
10
13
27
30
4
5
16
25
7
23
26
18
21
8
12
2
6
9
30
8
17
7
16
19
11
17
12
18
20
14
12
7
22
3
22
7
15
13
9
13
10
2
13
2
7
27
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87585059

CONTROL VALVE

1шт.

2

87019271

O-RING

4шт.

3

D8NNC820BA

BALL

8шт.

4

NSS

NOT SOLD SEPARAT

1шт.

5

292023

SCREW,Round HD, 1/4" - 20 x 3/8"

2шт.

6

87018492

BALL

2шт.

7

87019272

SEAL

6шт.

8

NSS

NOT SOLD SEPARAT

Spring Seat

2шт.

9

NSS

NOT SOLD SEPARAT

Spring

2шт.

10

87019279

SPRING

2шт.

11

87019275

CAP

2шт.

12

74995327

WIPER

4шт.

13

87018499

HEX SOC SCREW,1/4" - 20 x 2-1/4"

4шт.

14

87018541

SLEEVE VALVE

Detent

1шт.

15

NSS

NOT SOLD SEPARAT

Valve Housing

1шт.

16

87018555

PLUNGER

2шт.

17

87018554

SPRING

2шт.

18

87019273

SPACER,7.09mm ID x 9.53mm OD x 14.38mm L

2шт.

19

256174A1

SPACER

Cap, Spool

1шт.

20

87585081

SLEEVE

Detent

1шт.

21

PL

PROCURE LOCALLY

Cap Screw, Socket Head

2шт.

22

87018509

SPACER

2шт.

23

NSS

NOT SOLD SEPARAT

Spool

1шт.

24

NSS

NOT SOLD SEPARAT

Spool

1шт.

25

PL

PROCURE LOCALLY

Flat Washer

2шт.

26

NSS

NOT SOLD SEPARAT

Spring Seat

2шт.

27

NSS

NOT SOLD SEPARAT

Spool End, Detent Pin

2шт.

28

87548574

PLUG

1шт.

29

87548573

PLUG

2шт.

30

87018553

O-RING

Used with Ref. 29

1шт.

31

87591533

SEAL KIT

SEAL KIT

1шт.

32

87018550

O-RING

1шт.
