Запчасти Case IH DX23 (07.02) - CONTROL VALVE, QUADRANT & LINKAGE (07) - HYDRAULIC SYSTEM

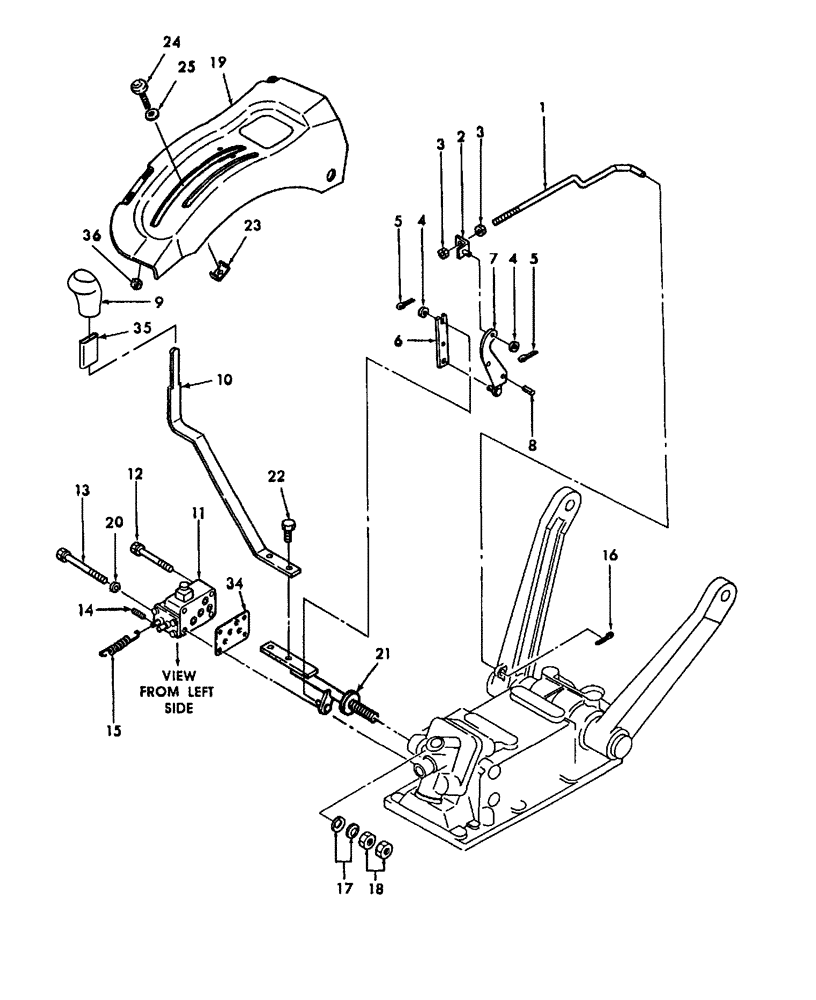

Схема запчастей Case IH DX23 - (07.02) - CONTROL VALVE, QUADRANT & LINKAGE (07) - HYDRAULIC SYSTEM
8
16
4
1
36
19
3
20
9
24
21
7
14
5
2
15
11
25
35
22
23
13
10
5
18
3
12
6
34
4
17

Артикул

Название

Примечание

Количество

1

SBA344210530

ROD

1шт.

2

SBA340300090

STOP

Lever

1шт.

3

9706690

NUT,M8 x 1.25, Cl 8

2шт.

4

9824259

WASHER,6.4mm ID x 12mm OD x 1.6mm Thk

2шт.

5

SBA030102020

COTTER PIN

2шт.

6

SBA340121130

LEVER

1шт.

7

SBA340101180

LEVER

Control

1шт.

8

86514022

PIN,6.36mm OD x 16mm L, Slotted

Spring

1шт.

9

SBA398181880

GRIP

1шт.

10

SBA340122530

LEVER

Control

1шт.

11

SBA340015920

CONTROL VALVE

HPL, Refer to Fig. 07.06 for Details

1шт.

12

SBA011510865

BOLT

M8 x 65

2шт.

13

SBA011510885

BOLT

M8 x 85

2шт.

14

130045

PIN,5mm OD x 26mm L, Slotted

1шт.

15

SBA398212450

SPRING

1шт.

16

PL

PROCURE LOCALLY

PIN Split

1шт.

17

SBA398212170

SPRING

2шт.

18

9706685

NUT,M12 x 1.75, Cl 8

2шт.

19

SBA340260880

LEVER

Guide

1шт.

20

E630153S71

LOCK WASHER,M8

Spring

2шт.

21

SBA340106260

LEVER

Control

1шт.

22

SBA011510820

CAPTIVE WASHER SCREW,Hex, M8 x 20, G5

2шт.

23

SBA340360570

STOP

1шт.

24

SBA398181230

HANDLE GRIP

1шт.

25

SBA026109033

WASHER

1шт.

34

SBA344990320

GASKET

1шт.

35

SBA068109124

VINYL

TUBE

1шт.

36

SBA020109129

NUT

1шт.

Выбрано товаров: 28
