(06.04) - DASHBOARD

Запчасти Case IH DX18E (06.04) - DASHBOARD (06) - ELECTRICAL SYSTEMS

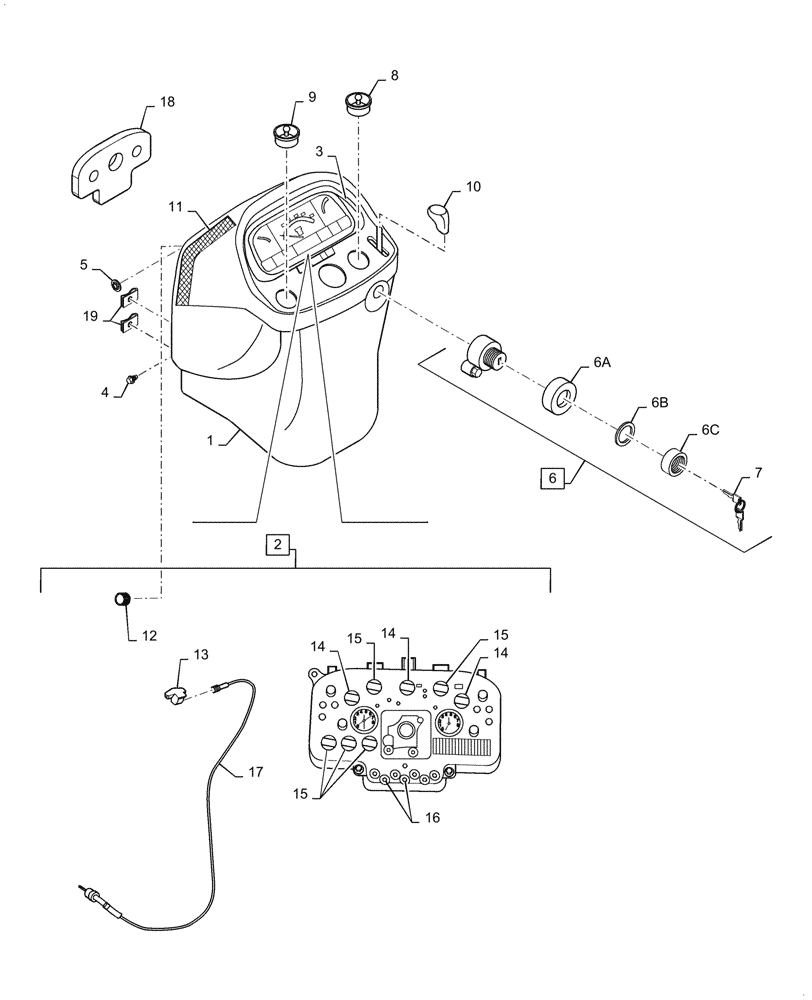

Схема запчастей Case IH DX18E - (06.04) - DASHBOARD (06) - ELECTRICAL SYSTEMS
4
1
8
11
15
6b
18
13
9
17
2
5
16
14
19
10
14
6a
14
15
12
3
6
7
15
6c
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

SBA350711920

DASHBOARD

1шт.

Not Illustrated

1шт.

1

SBA350712060

DASH PANEL

1шт.

SUPERSEDED TO (1) SBA350712050 DASHBOARD, (4) SBA020109129 NUT & (4) SBA011150620 BOLT

1шт.

2

SBA385041181

METER

1шт.

3

SBA350711900

BEZEL

1шт.

4

SBA015600414

SCREW

5шт.

5

SBA399370550

NUT

6шт.

6

SBA385202591

SWITCH

Engine Start Includes: Ref. 6A, 6B, 6C & 7

1шт.

6a

SBA398136070

SEAL

Sponge

1шт.

6b

SBA385240300

WASHER

Washer

1шт.

6c

SBA385240290

RING NUT

Ring, Nut

1шт.

7

SBA385210360

IGNITION KEY

1шт.

8

SBA385202560

SWITCH ASSY

1шт.

USED BEFORE PIN HDG100038 DX18E & HDG200099 DX24E

1шт.

9

SBA385202570

SWITCH ASSY

1шт.

10

SBA398181900

GRIP

1шт.

11

SBA398135910

FOAM

Sponge

1шт.

12

SBA385470307

GEAR

Gear

1шт.

13

SBA385470286

ELBOW

1шт.

14

SBA385120760

BULB

12V-1.7W

3шт.

15

SBA385120750

BULB

12V-3.4W

5шт.

16

SBA385120780

BULB

12V-3W

2шт.

17

SBA385350240

CABLE

Tach Shaft

1шт.

18

SBA398136170

INSULATOR

Sponge

1шт.

19

SBA020109129

NUT

1шт.
