(03-02) - FUEL LINES

Запчасти Case IH C70 (03-02) - FUEL LINES (03) - FUEL SYSTEM

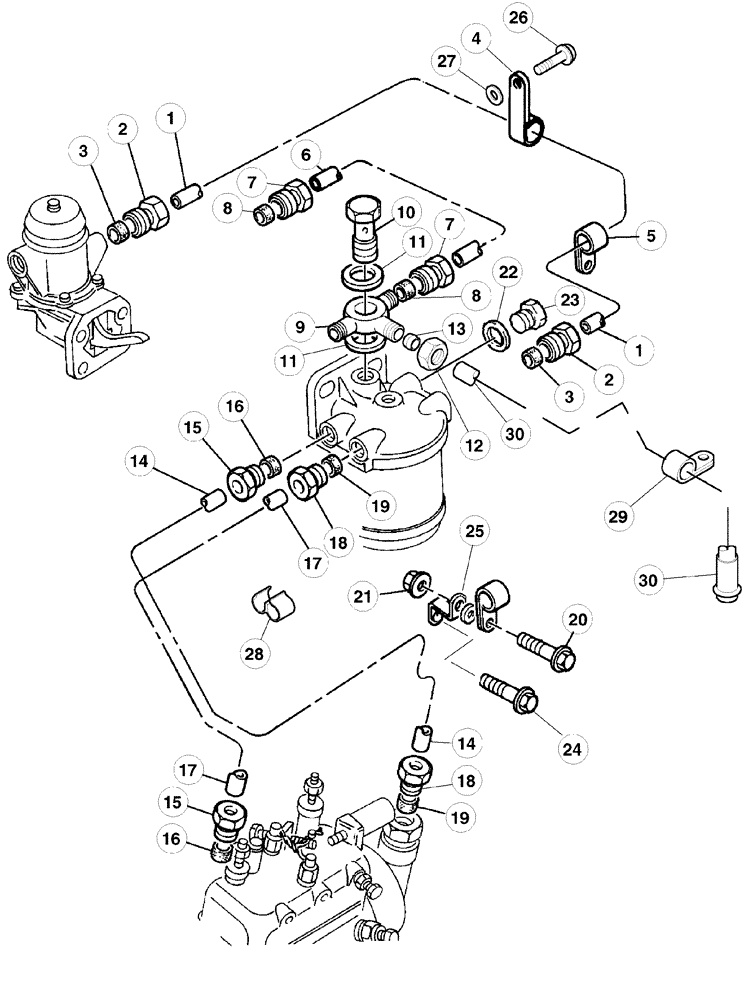

Схема запчастей Case IH C70 - (03-02) - FUEL LINES (03) - FUEL SYSTEM
6
20
19
29
27
5
30
7
7
8
18
1
17
9
10
8
2
12
25
3
23
26
15
15
14
14
16
4
16
3
28
11
18
19
11
17
2
22
24
1
21
13
30
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

C70

1шт.

293513A1

TUBE

Consists Of 1 - 5

1шт.

1

NSS

NOT SOLD SEPARAT

Pipe

1шт.

2

796197R1

NUT

2шт.

3

796199R1

OIL SEAL

2шт.

4

293507A1

MOUNTING CLIP

1шт.

5

293508A1

MOUNTING CLIP

1шт.

6

293504A1

PIPE

1шт.

7

3107230R1

NUT

2шт.

8

3107231R1

SEALING RING

SEALRING

2шт.

9

313764A1

FITTING

1шт.

10

300178A1

BANJO BOLT

1шт.

11

297781A1

WASHER

2шт.

12

218090A1

NUT

1шт.

13

796199R1

OIL SEAL

1шт.

293511A1

TUBE

Consists Of 14,15,16

1шт.

14

NSS

NOT SOLD SEPARAT

Pipe

1шт.

15

796197R1

NUT

2шт.

16

796199R1

OIL SEAL

2шт.

313765A1

PIPE

Consists Of 17,18,19

1шт.

17

NSS

NOT SOLD SEPARAT

Pipe

1шт.

18

796197R1

NUT

2шт.

19

796199R1

OIL SEAL

2шт.

20

218048A1

SCREW

1шт.

21

825-2406

FLANGE NUT,M6 x 1, Cl 8.8

1шт.

22

796109R1

SEALING WASHER

1шт.

23

3118391R1

PLUG

1шт.

24

218002A1

SCREW

1шт.

25

282124A1

ANCHOR

1шт.

26

844-8020

BOLT,Hvy Hex, M8 x 20mm, Cl 8.8

1шт.

27

282125A1

WASHER

1шт.

28

297782A1

CLIP,ELECTRICAL

1шт.

29

295778A1

CLIP,ELECTRICAL

2шт.

30

310607A1

PIPE

Return

1шт.
