(44) - SWING CYLINDER

Запчасти Case IH BHX1102 (44) - SWING CYLINDER

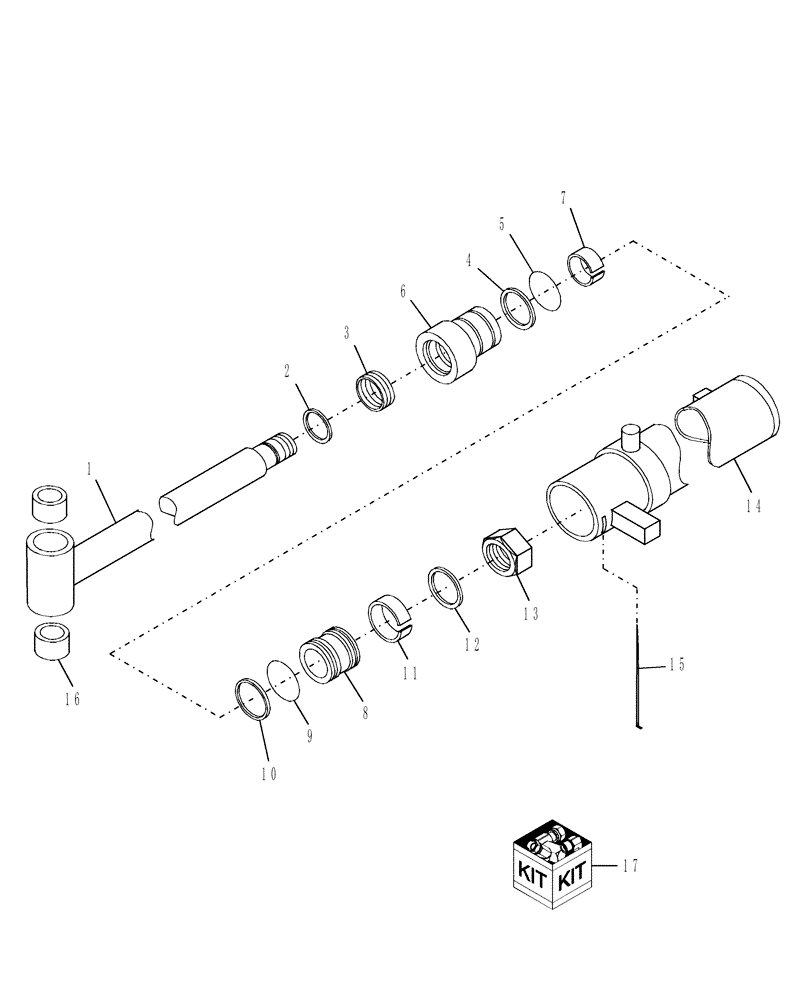

Схема запчастей Case IH BHX1102 - (44) - SWING CYLINDER
6
1
2
16
10
11
7
15
14
5
3
13
4
17
8
12
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

CSE47463

HYDRAULIC CYLINDER,227.84mm Stroke

Swing, MC (2-1/4")

1шт.

1

SML47474

ROD

1шт.

2

NSS

NOT SOLD SEPARAT

Ring, Wiper

1шт.

3

NSS

NOT SOLD SEPARAT

Seal, V-Cup

1шт.

4

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

5

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

6

SML41488

CYLINDER HEAD

Head, Cylinder

1шт.

7

NSS

NOT SOLD SEPARAT

Ring, Wear

1шт.

8

SML44536

PISTON

1шт.

9

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

10

NSS

NOT SOLD SEPARAT

Seal, Piston

1шт.

11

NSS

NOT SOLD SEPARAT

Ring, Wear

1шт.

12

SML445371

RING

Steel

1шт.

13

86018103

LOCK NUT,1"-14, GB

Nut, Lock, G8, 1"-14

1шт.

14

CSE47491

HYD CYL SLEEVE

Tube, Cylinder

1шт.

15

NSS

NOT SOLD SEPARAT

Lockwire

1шт.

16

SML474621

BUSHING

1" I.D. x 1.25" O.D. x 1"

2шт.

17

SML41555

REPAIR KIT

Kit, Repair, Includes: Ref., 2, 3, 4, 5, 7, 9, 10, 11, 15

1шт.
