(003.02) - CYLINDER ASSEMBLY - BOOM

Запчасти Case IH BH114 (003.02) - CYLINDER ASSEMBLY - BOOM (35) - HYDRAULIC SYSTEMS

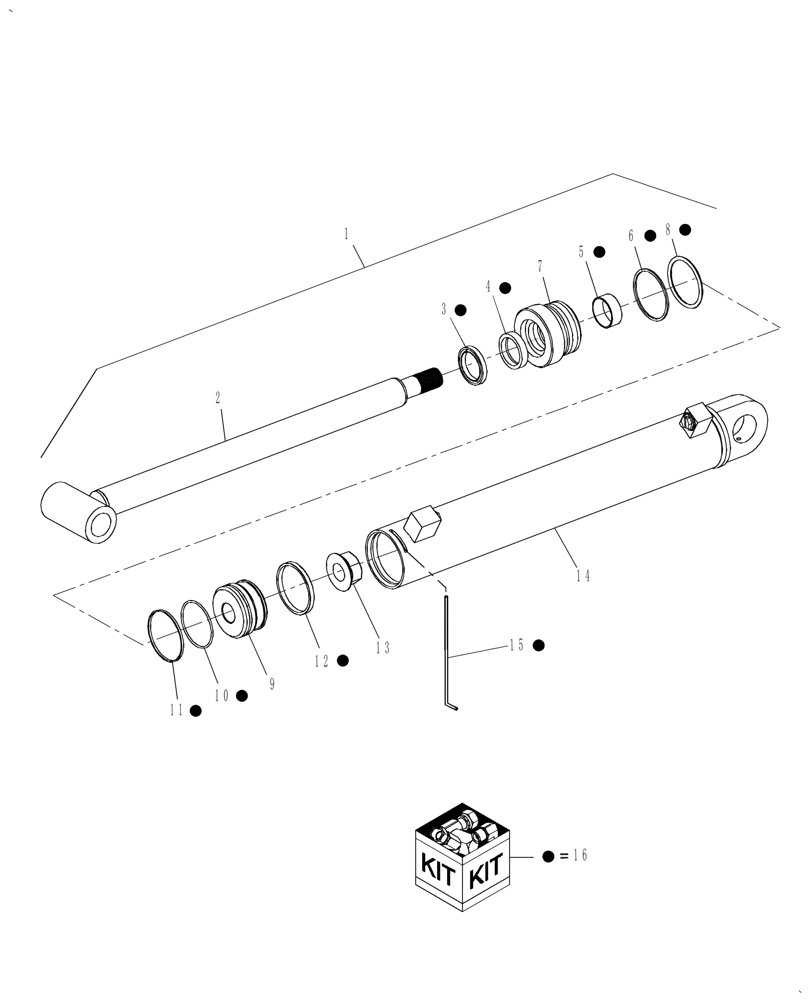

Схема запчастей Case IH BH114 - (003.02) - CYLINDER ASSEMBLY - BOOM (35) - HYDRAULIC SYSTEMS
10
6
15
16
3
11
8
1
5
12
14
9
13
4
2
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

CSE54026

Boom Includes: Ref. 2-16

2шт.

2

CSE54027

1шт.

3

NSS

NOT SOLD SEPARAT

Seal, Dust

1шт.

4

NSS

NOT SOLD SEPARAT

Seal, U-Cup

1шт.

5

NSS

NOT SOLD SEPARAT

Seal, Piston Wiper

1шт.

6

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

7

SML41668

CYLINDER HEAD

1шт.

8

NSS

NOT SOLD SEPARAT

O-ring

1шт.

9

SML37079

PISTON

1шт.

10

NSS

NOT SOLD SEPARAT

Seal, O-Ring

1шт.

11

NSS

NOT SOLD SEPARAT

Seal, Piston

1шт.

12

NSS

NOT SOLD SEPARAT

Seal, Piston Wiper

1шт.

13

SML329032

LOCK NUT

Lock Flange 1-14

1шт.

14

CSE54029

Tube

1шт.

15

NSS

NOT SOLD SEPARAT

Lockwire

1шт.

16

SML41669

SEAL KIT

Includes: Ref. 3-6, 8, 10-12 & 15

1шт.
