(66) - STREET PAD KIT, 716410026

Запчасти Case IH 716393006 (66) - STREET PAD KIT, 716410026

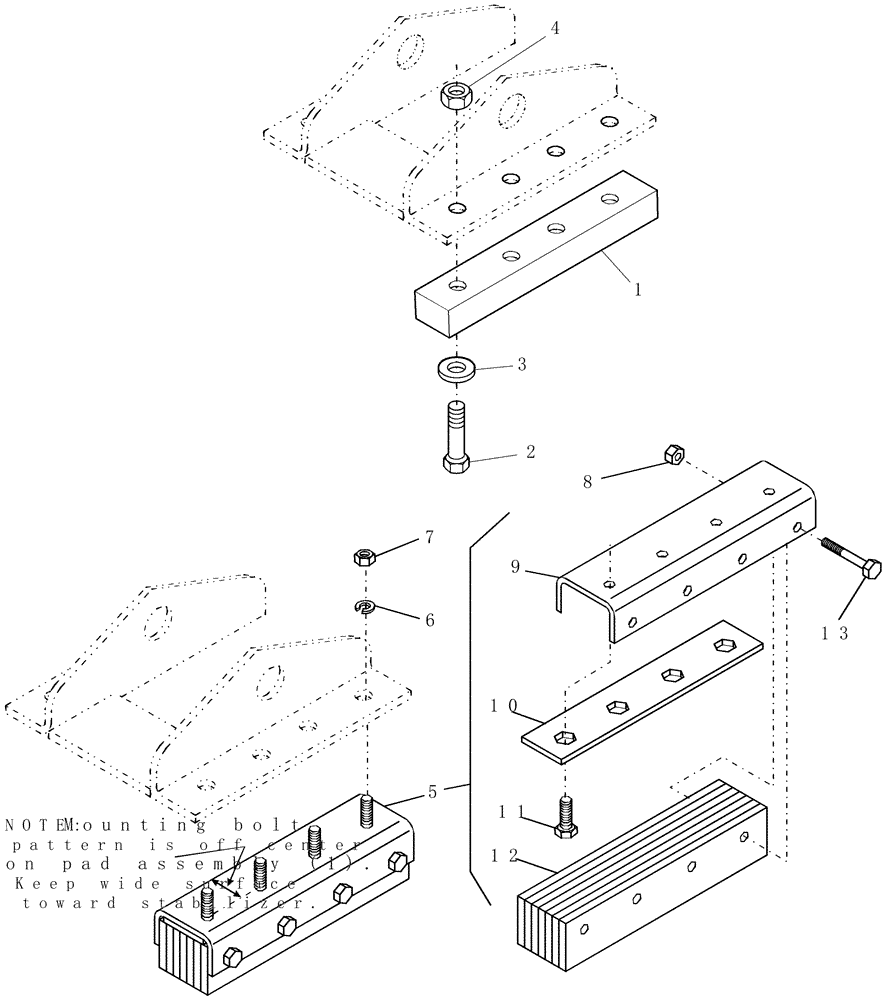

Схема запчастей Case IH 716393006 - (66) - STREET PAD KIT, 716410026
3
7
toward stabilizer.
8
1
9
on pad assembly (1).
4
11
mounting bolt
12
5
13
pattern is off center
6
keep wide surface
10
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

SML45097

RUBBER PAD

Pad, Rubber

4шт.

716410006

1шт.

2

88011

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

16шт.

716410006

1шт.

3

80702

WASHER,0.44" ID x 1" OD x 0.08" Thk

16шт.

716410006

1шт.

4

88902

NUT,3/8"-16

NUT, 3/8"-16, GC

16шт.

716410006

1шт.

5

SML50097

RUBBER PAD

Pad, Rubber

4шт.

6

80680

LOCK WASHER,3/8 0.381 CST ZND

WASHER, LOCK, 3/8"

16шт.

7

9628503

NUT,3/8"-16, G5

16шт.

8

88902

NUT,3/8"-16

NUT, 3/8"-16, GC

16шт.

9

NSS

NOT SOLD SEPARAT

Channel

4шт.

50035

1шт.

10

NSS

NOT SOLD SEPARAT

Spacer Plate

4шт.

50037

1шт.

11

280165

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 8, Full Thd

Screw, Cap, 3/8-16 x 1.25

16шт.

12

NSS

NOT SOLD SEPARAT

Pad, Block Assembly, Rubber

4шт.

50036

1шт.

13

280464

BOLT,Hex, 3/8" - 16 x 3 1/2", Gr 8

Screw, Cap, 3/8-16 x 3.50

16шт.
