(06) - COMPLETE FRONT PANEL

Запчасти Case IH 1055 (06) - COMPLETE FRONT PANEL

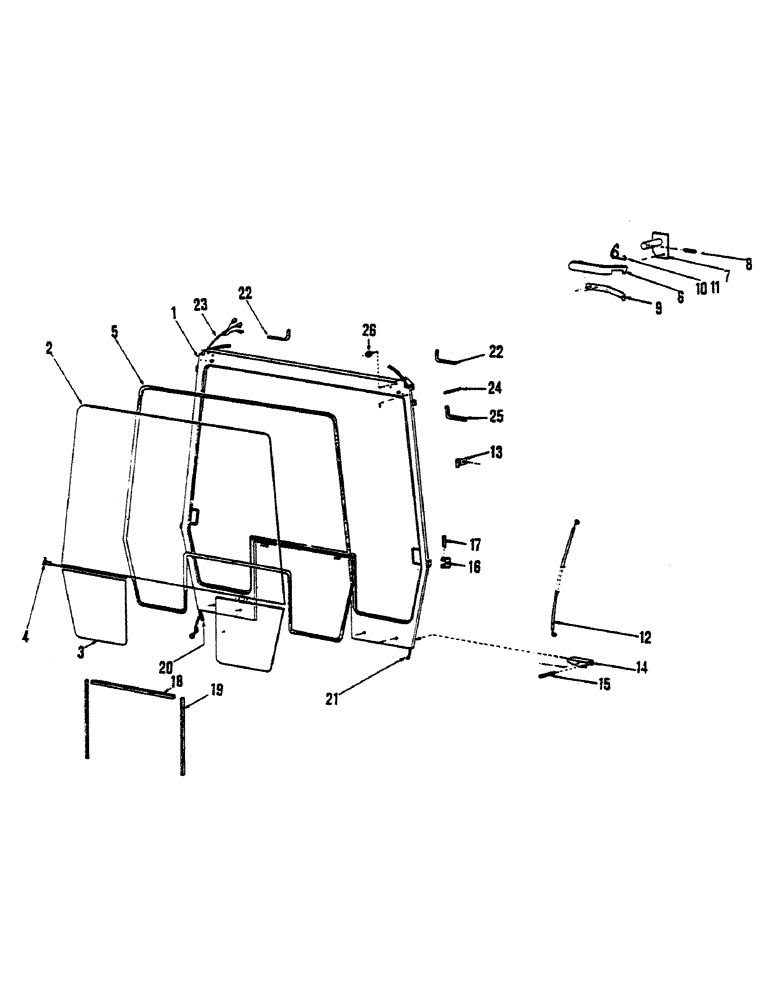

Схема запчастей Case IH 1055 - (06) - COMPLETE FRONT PANEL
18
10
24
2
26
12
22
3
7
21
14
19
25
5
20
9
11
1
17
8
4
23
16
6
22
13
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3220976R91

PANEL ASSY.

FRONT PANEL ASSEMBLY, composed of Ref. No., Serial Range: 1-28

1шт.

1

3220978R1

FRAME

PANEL front, work

1шт.

2

3220985R1

WINDSHIELD

1шт.

3

3220987R1

GLASS

front lower

2шт.

4

3220988R1

FLUID

SEAL adhesive 100 grade

1шт.

5

3220979R1

SEAL

windshield 5.86 m

1шт.

6

3220982R1

HOOK

ASSEMBLY, R.H door

1шт.

3220981R1

HOOK

ASSEMBLY, L.H door

1шт.

7

3225435R91

LEVER ASSEMBLY, R.H

1шт.

3225434R91

LEVER ASSEMBLY, L.H

1шт.

8

PIN SLOTTED 3 x 20 mm

2шт.

9

3225436R1

SPRING

R.H or L.H)

2шт.

NUT rived, M6

2шт.

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

4шт.

WASHER, j z c 6 ep. 1, 2

4шт.

10

3225437R1

SPRING

R.H

1шт.

11

3225438R1

SPRING

L.H

1шт.

12

CABLE (entraxe 1450)

2шт.

SCREW, 5 x 8 mm

8шт.

13

FASTEN OF CABLE 5

4шт.

14

PEDAL, R.H or L.H

2шт.

15

AXLE, 6 x 30 mm

2шт.

16

3225444R1

HINGE

half, female

4шт.

17

PIN hinge, 3.6 x 6.4 x 50 mm

4шт.

18

3225445R1

INSULATOR

FOAM, 10 x 12 - 470 mm

1шт.

19

3225446R1

INSULATOR

FOAM, 10 x 6 - 575 mm

2шт.

20

3225448R1

HOSE ASSY.

PIPE heating, R.H 2.20 m

1шт.

21

3225447R1

PIPE, heating, L.H 3.20 m

1шт.

22

3224163R1

SEAL

SEAL adhesive 125 mm

2шт.

23

3225449R1

CABLE

ELECTRIC WIRE

1шт.

24

SEAL, 90 mm

2шт.

25

SEAL, 140 mm

2шт.

26

3142722R1

GROMMET

8 x 20 x 7

4шт.

934873R1

SCREW

HM, 12 x 25 mm

4шт.

SCREW, 10 x 20 mm

2шт.
