(39.100.060) - SWING FRAME

Запчасти Case IH BHA90 (39.100.060) - SWING FRAME (39) - FRAMES AND BALLASTING

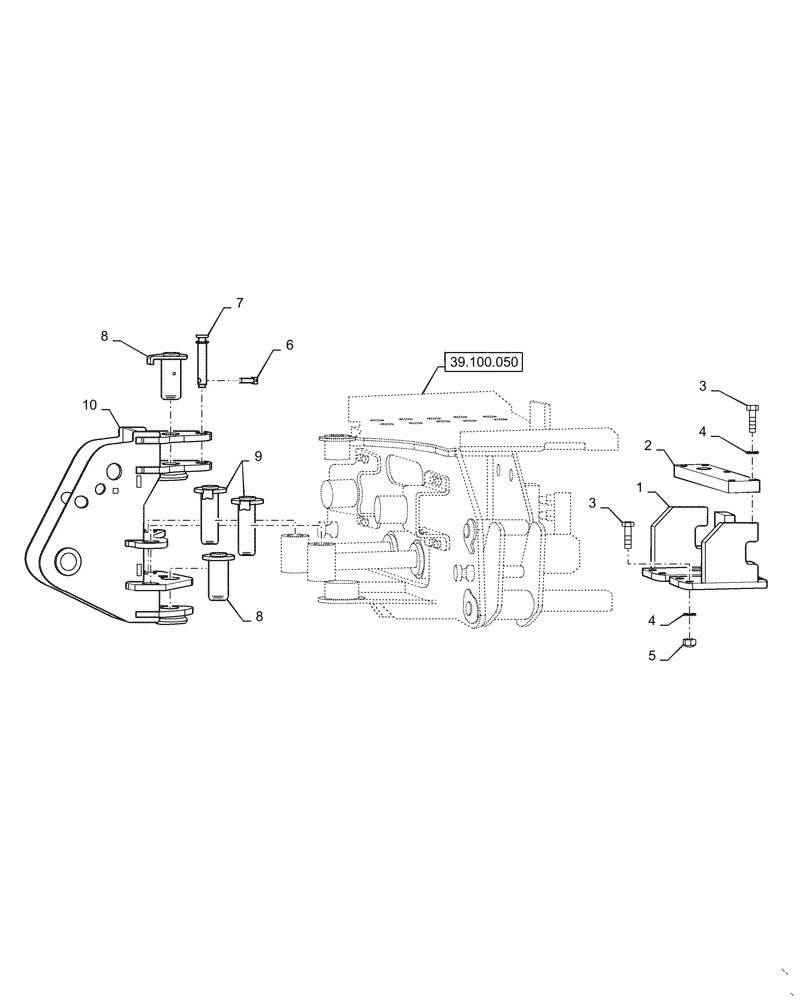

Схема запчастей Case IH BHA90 - (39.100.060) - SWING FRAME (39) - FRAMES AND BALLASTING
39.100.050
10
6
2
3
4
9
8
7
8
5
4
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

LDR6100233C

BRACKET

Mounting

1шт.

2

LDR6100236C

PLATE

Mounting

1шт.

3

LDR5002104

SCREW,M12 x 40mm

13шт.

4

LDR5013103

WASHER,12mm ID x 22mm OD

13шт.

5

LDR5011911

NUT,M12

8шт.

6

LDR5017002

LINCH PIN

Swing Frame, Locking Pin

1шт.

7

LDR6100251

LOCK PIN

Upper, Swing Frame

1шт.

8

LDR9020075

PIN

Lower, Swing Frame

2шт.

9

LDR9020037

PIVOT PIN,30mm OD x 96mm L

Swing Frame

2шт.

10

LDR60000032C

FRAME

Swing

1шт.
