(39.101.060) - VAR - 439111006 - SUBFRAME MOUNTING PARTS

Запчасти Case IH BHA102 (39.101.060) - VAR - 439111006 - SUBFRAME MOUNTING PARTS (39) - FRAMES AND BALLASTING

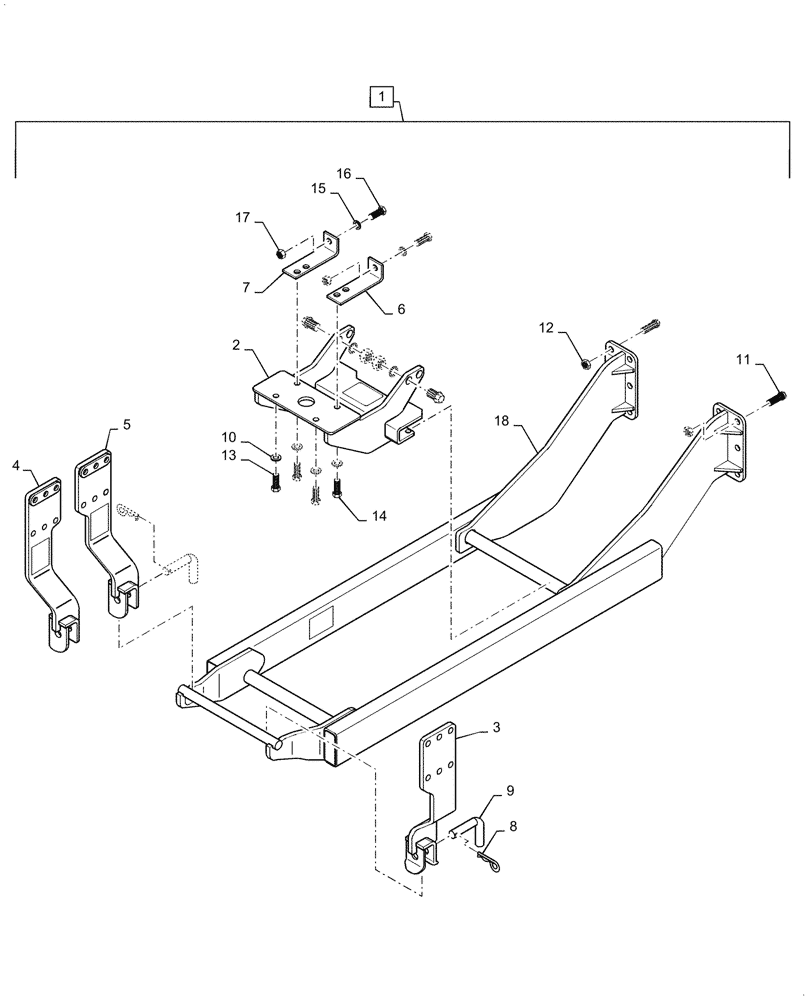

Схема запчастей Case IH BHA102 - (39.101.060) - VAR - 439111006 - SUBFRAME MOUNTING PARTS (39) - FRAMES AND BALLASTING
2
10
13
14
6
18
16
15
17
3
1
12
5
8
7
9
4
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

Subframe Set, Incl 2 - 18, Order Through Wholegoods 4391110006

1шт.

2

LDR60005223

BRACKET

Rear

1шт.

3

LDR60005224

MOUNT

LH

1шт.

4

LDR60005570

MOUNT

RH

1шт.

T4 Only

1шт.

5

LDR60005225

MOUNT

RH

1шт.

T3 Only

1шт.

6

LDR60006418

PLATE

Support, LH

1шт.

7

LDR60006419

PLATE

Support, RH

1шт.

8

LDR60002793

PIN

Locking

2шт.

9

LDR5050091

PIN

Clip

2шт.

10

LDR5013105

WASHER

17mm ID x 30mm OD x 3mm Thk

32шт.

11

LDR5002154

BOLT,M16 x 50mm

14шт.

12

LDR5050266

NUT

M16

14шт.

13

LDR5050265

SCREW

M16 x 1.5 x 30mm L

2шт.

14

LDR5002751

BOLT

M16 x 1.5 x 40mm L

2шт.

15

LDR5013107

WASHER

15mm ID x 26mm OD x 2mm Thk

4шт.

16

LDR5002128

SCREW

M14 x 40mm L

2шт.

17

LDR5011556

NUT

Lock, M14

2шт.

18

LDR60003348

FRAME

Subframe

1шт.
